¶ Описание системы
Кровельные системы «Изоруф Стандарт», «Изоруф Эксперт», «Изовер Пласт», «Изоплэкс Пласт», «Изоруф Стандарт ЖБ плита», «Изоруф Эксперт ЖБ плита», «Изовер Пласт Бетон» и «Изоплэкс Пласт Бетон» предназначены для кровель, вновь возводимых или для ремонта кровель на реконструируемых зданиях с сухим, нормальным или влажным режимами помещений по СП 50.13330-2012 (актуализированная редакция СНиП 23-02-2003 «Тепловая защита зданий»), расположенных в любых районах Российской Федерации.
Кровельные системы «Изоруф Стандарт ЖБ плита», «Изоруф Эксперт ЖБ плита», «Изовер Пласт Бетон» и «Изоплэкс Пласт Бетон» могут применяться в традиционных кровлях с перекрытием из ж/б плит с нагрузкой согласно проекту с гидроизоляционным ковром из ПВХ мембраны.
Кровельные системы «Изоруф Стандарт», «Изоруф Эксперт», «Изовер Пласт», «Изоплэкс Пласт» могут применяться в традиционных кровлях с перекрытием из стального профнастила (ГОСТ 24045-2010) с нагрузкой согласно проекту с гидроизоляционным ковром из ПВХ мембраны (ГОСТ 30244-94).
¶ Техника безопасности
¶ Общие положения по технике безопасности и охране труда
Производство работ по устройству плоских кровель должно проводиться в соответствии с требованиями:
- СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» (СП 49.13330.2010);
- СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;
- ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;
- ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования»;
- ГОСТ 12.4.011-89 «ССБТ. Средства защиты работающих. Общие требования и классификация».
К работам по устройству и ремонту кровель допускаются мужчины не моложе 21 года, прошедшие предварительный и периодический медицинские осмотры в соответствии с требованиями МИНЗДРАВСОЦРАЗВИТИЯ РФ; профессиональную подготовку; вводный инструктаж по безопасности труда, пожарной и электробезопасности; имеющие наряд- допуск.
Работы по укладке всех слоёв покрытия должны производиться только при использовании средств индивидуальной защиты (СИЗ) в соответствии с «Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам, занятым на строительных, строительно-монтажных и ремонтно-строительных работах».
Перед началом работ необходимо убедиться в надежности подмостей и лесов, а на плоской кровле - временного ограждения. Проверить ограждено ли место работы внизу здания, укрепить все материалы на крыше.
При работе на скатах с уклоном более 20° и при отделке карнизов кровли с любым уклоном кровельщик обязан пользоваться предохранительным поясом и веревкой, прочно привязанной к устойчивым конструкциям здания. Места закрепления должен указать мастер или прораб.
Работы, выполняемые на расстоянии менее 2 м от границы перепада высот равного или более 3 м, следует производить после установки временных или постоянных защитных ограждений. При отсутствии этих ограждений работы следует выполнять с применением предохранительного пояса, при этом места закрепления карабина предохранительного пояса должны быть указаны в проекте производства работ.
При складировании на кровле штучных материалов и инструмента следует принять меры против их скольжения по скату или сдувания ветром. Размещать на крыше материалы допускается только в местах, предусмотренных проектом производства работ.
После окончания работы или смены запрещается оставлять на крыше материалы, инструмент или приспособления во избежание несчастного случая. Громоздкие приспособления должны быть надежно закреплены.
По окончании работ с электрооборудованием переносные точки электропитания отключают от источников питания и убирают в закрытое помещение или накрывают чехлом из водонепроницаемого материала.
Выполнение работ на кровле во время гололеда, тумана, исключающего видимость в пределах фронта работ, грозы, ветра со скоростью 15 м/с и более не допускаются (СНиП 12042002 «Безопасность труда в строительстве. Часть 2. Строительное производство»). Рабочие, занятые на устройстве и ремонте рулонных кровель, должны быть обеспечены санитарно-бытовыми помещениями в соответствии с СН 276-74 «Инструкция по проектированию бытовых зданий и помещений строительно-монтажных организаций».
Поднимать материалы следует преимущественно средствами механизации. Кровельные материалы при подъеме надо укладывать в специальную тару для предохранения от выпадения.
Приемная площадка наверху по периметру должна иметь прочное ограждение высотой 1 м и бортовую доску не менее 150 мм. При производстве работ на плоских кровлях, не имеющих постоянного ограждения парапетной решетки и т.п.), необходимо устанавливать временные ограждения высотой не менее 1,1 м с бортовой доской.
Работы по устройству тепло- и гидроизоляции покрытий допускается производить при температуре наружного воздуха до -20°C и при отсутствии снегопада, гололеда и дождя.
Не следует допускать контакта кровельных материалов с растворителями, нефтью, маслом, животным жиром и т.п.
Растворители и герметизирующие составы должны храниться в герметично закрытой таре с соблюдением правил хранения легковоспламеняющихся материалов.
¶ Противопожарная безопасность при проведении работ на кровле
На объекте должно быть определено лицо, ответственное за сохранность и готовность к действию первичных средств пожаротушения.
Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи (из расчета на 500 м² кровли):
- огнетушитель, не менее ..............................2 шт.
- ящик с песком ёмкостью 0,5 м3.................1 шт.
- лопата..............................................................2 шт.
- асбестовое полотно......................................3 м².
- аптечка с набором медикаментов.............1 шт.
- ведро с водой ................................................1шт.
У мест выполнения кровельных работ, а также около оборудования, имеющего повышенную пожарную опасность, следует вывешивать стандартные знаки (аншлаги, таблички) пожарной безопасности.
Укладку горючего утеплителя на покрытии следует производить участками не более 500 м2. При этом укладку кровли следует вести на участке, расположенном не ближе 5 м от участка покрытия со сгораемым утеплителем, не защищенным цементно-песчаной стяжкой.
По окончании рабочей смены не разрешается оставлять кровельные рулонные материалы, горючий утеплитель и другие горючие и взрывоопасные вещества и материалы внутри или на покрытиях зданий, а также в противопожарных разрывах.
Кровельный материал, горючий утеплитель и другие горючие вещества и материалы, используемые при работе, необходимо хранить вне строящегося или ремонтируемого здания в отдельно стоящем сооружении или на специальной площадке на расстоянии не менее 18 м от строящихся и временных зданий, сооружений и складов.
Приклеивающие составы и растворители, а также их испарения содержат нефтяные дистилляты и поэтому являются огнеопасными материалами. Не допускается вдыхание их паров, курение и выполнение кровельных работ вблизи огня или на закрытых и невентилируемых участках. В случае возгорания этих материалов необходимо использовать (при тушении огня) порошковый огнетушитель и песок. Водой пользоваться запрещается.
На кровле у мест проведения кровельных работ допускается хранить не более сменной потребности расходных (кровельных) материалов. Запас материалов должен находиться на расстоянии не менее 5 м от границы зоны выполнения работ.
¶ Конструкции кровельных систем

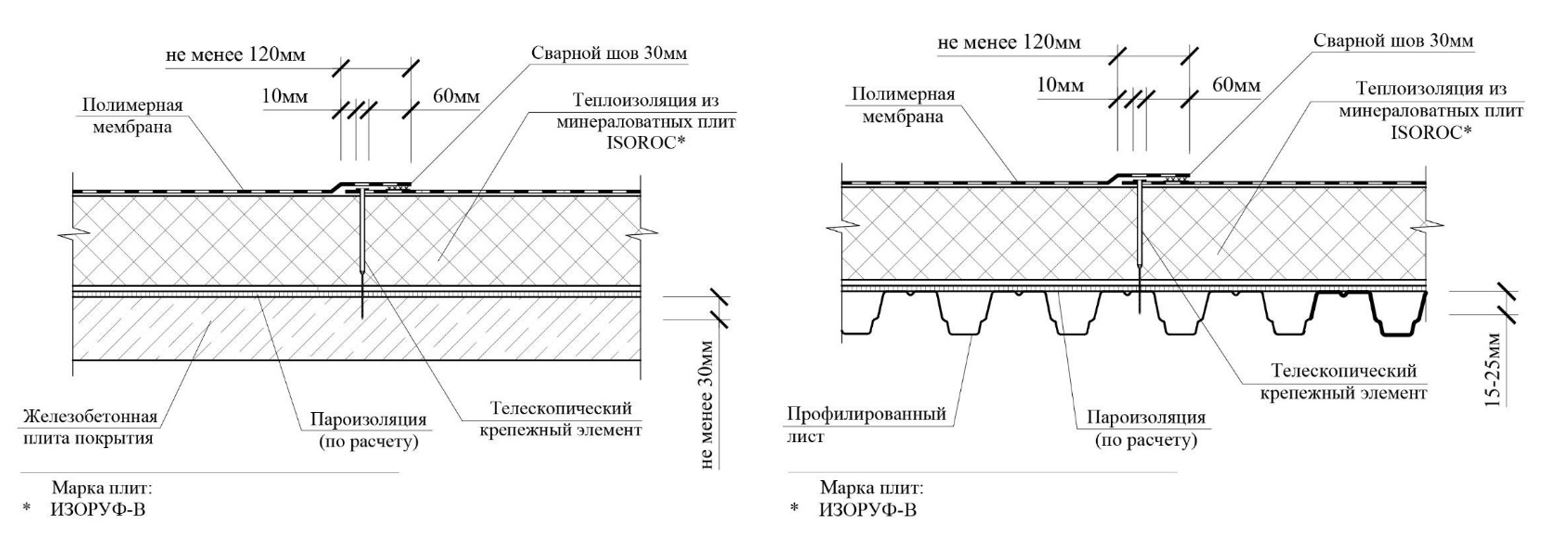

¶ Конструкции кровельных систем по ж/б основанию

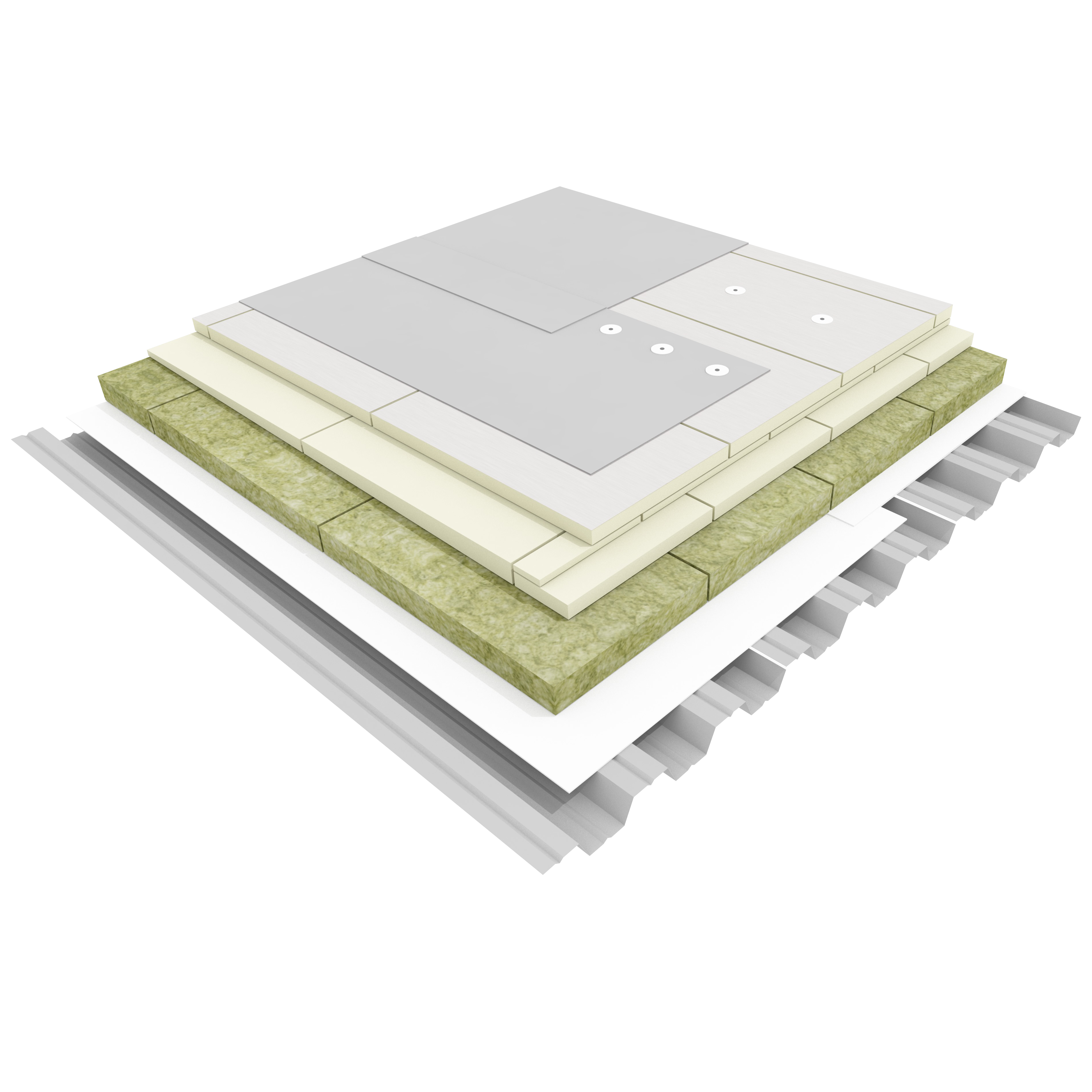

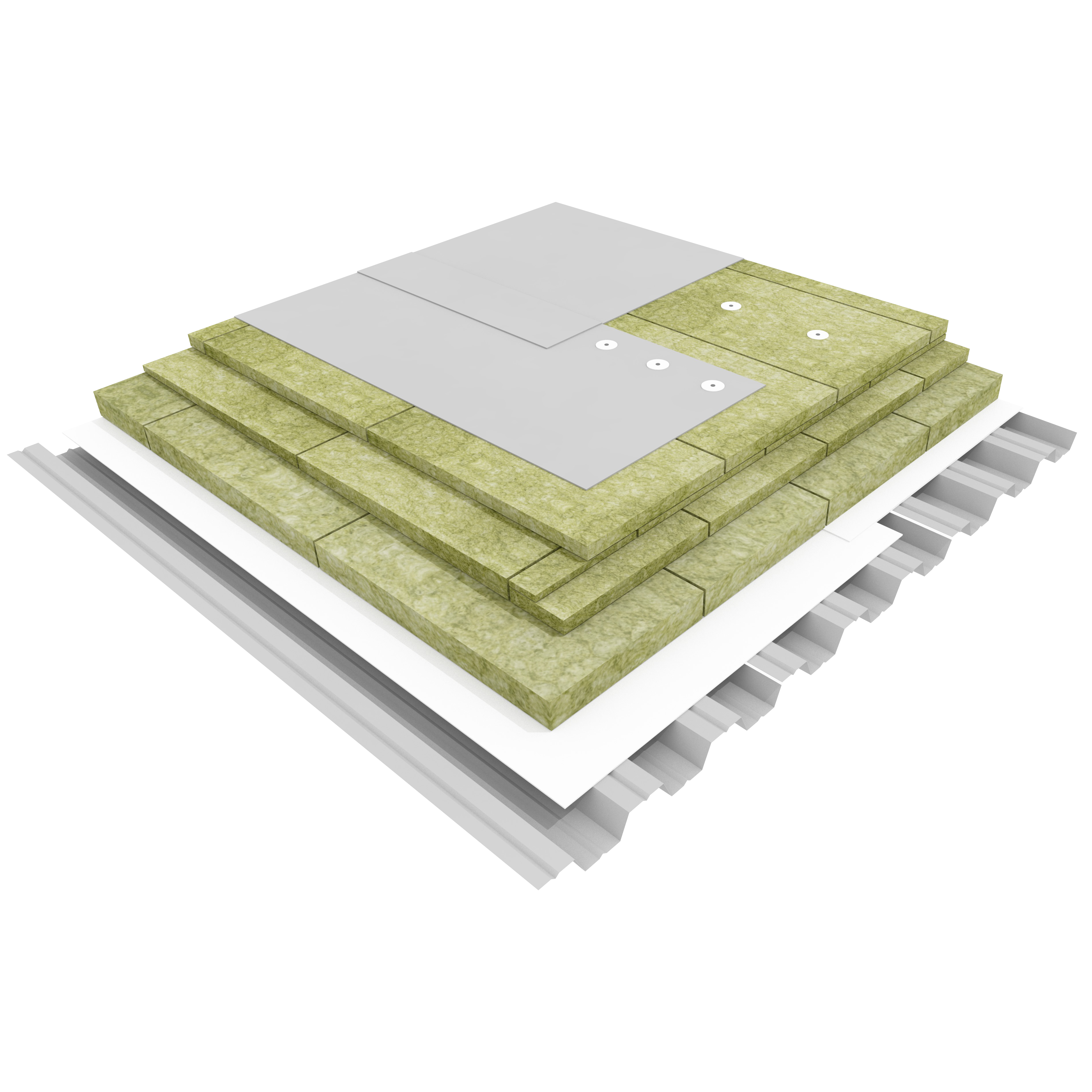

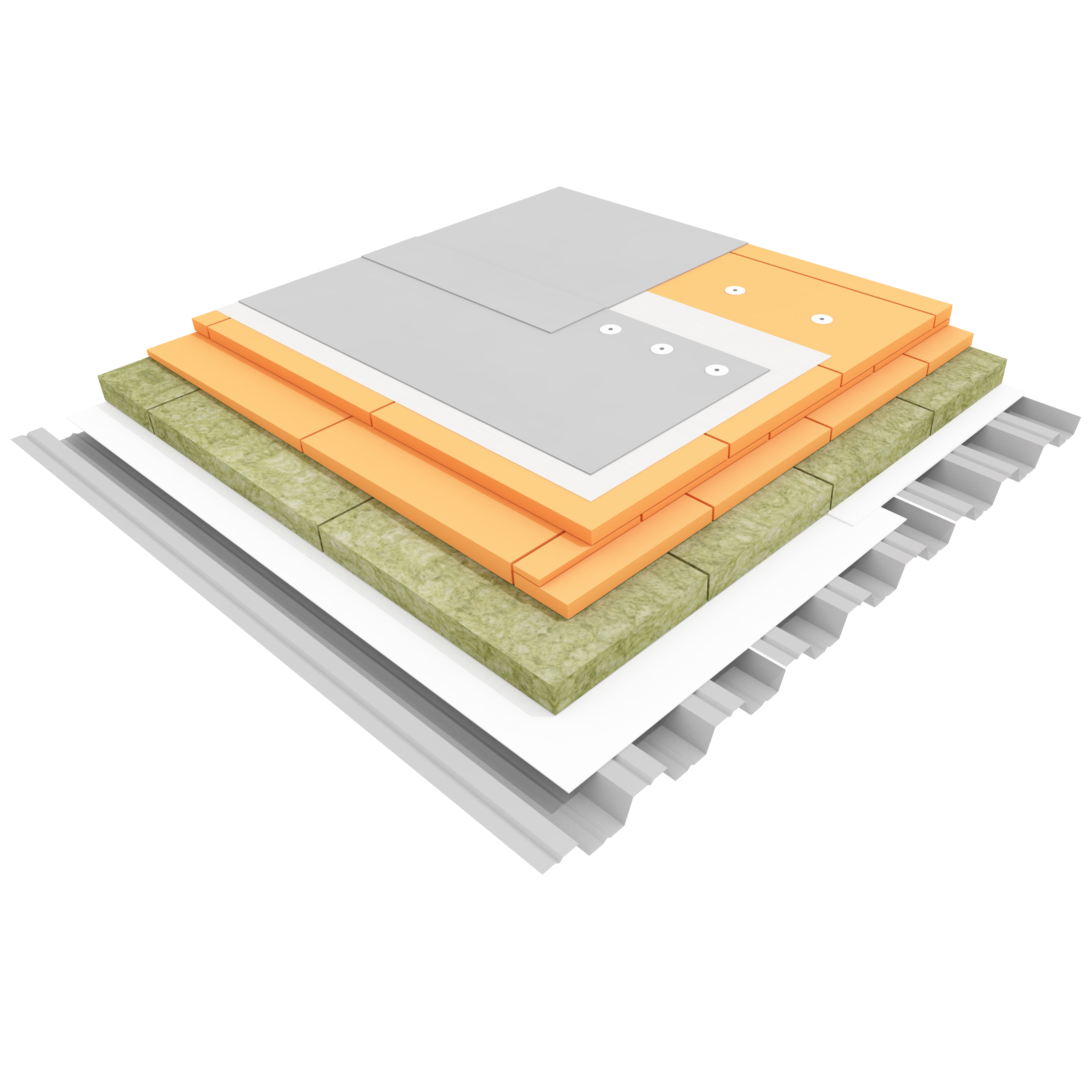

¶ Конструкции кровельных систем по профнастилу
Преимущества систем:
- возможность использования как при новом строительстве, так и при реконструкции уже существующих зданий.
- всепогодность монтажа ввиду отсутствия «мокрых» процессов и устойчивости сегментов к воздействию влаги, а также высоких и низких температур
- поставка элементов уклонообразующего слоя в комплектах, готовых к применению.
- меньшая нагрузка на основание кровли по сравнению с другими утеплителями
- дополнительное утепление кровли ввиду высокой теплоизолирующей способности сегментов
- отсутствие ограничений в применении: плотные и жесткие PIR-плиты подходят даже для эксплуатируемых кровель.
¶ Материалы, входящие в конструкции:
¶ Несущее основание
- Несущим основанием для устройства кровли с применением систем «Изоруф Стандарт ЖБ плита», «Изоруф Эксперт ЖБ плита», «Изовер Пласт Бетон» и «Изоплэкс Пласт Бетон» является ж/б плита толщиной не менее 200 мм с армированием арматурной сталью класса АIII, диаметром 10 мм и шагом 200 мм с защитным слоем бетона до рабочей арматуры не менее 35 мм. (см. СС НСОПБ.RU.ЭО.ПР.099. Н.00485).
На кровлях высотных зданий (более 75 м) из-за повышенного воздействия ветровой нагрузки рекомендуется сплошная приклейка водоизоляционного ковра к основанию из плотных малопористых материалов (цементно-песчаной или асфальтовой стяжки и т.п.), теплоизоляционных плит - к пароизоляции, а пароизоляционного слоя - к основанию.
Допустимым основанием под водоизоляционный ковер служат ровные поверхности монолитного железобетона или железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже М100 или бетоном класса не ниже B7,5.
На поверхности основания не допускаются обнаженные участки рабочей стальной арматуры или сетки.
При механическом креплении водоизоляционного ковра, теплоизоляционных плит и сборной стяжки к несущему основанию пароизоляцию рекомендуется предусматривать из битумно-полимерного рулонного материала.
На кровлях зданий с мокрым и влажным режимами эксплуатации помещений, расположенных на последнем этаже (непосредственно под кровлей), механическое крепление водоизоляционного ковра, теплоизоляционных плит и сборной стяжки через пароизоляцию не допускается.
Возможность закрепления водоизоляционного ковра к монолитной стяжке из цементно-песчаного раствора, бетона или монолитному теплоизоляционному слою устанавливают по результатам испытаний прочности на вырыв крепежных элементов из этих материалов.
- Несущим основанием для устройства кровли с применением систем «Изоруф Стандарт», «Изоруф Эксперт», «Изовер Пласт» и «Изоплэкс Пласт», является стальной профилированный лист Н75-750-0,8.
Для обеспечения достаточной прочности и исключения деформирования профилированного листа во время производства ремонтно-монтажных работ его толщина должна составлять не менее 0,8 мм. Профилированный настил должен быть уложен широкими гребнями вверх. Верхние гребни профлиста должны находиться в одной плоскости.
Максимальный прогиб основания из профлиста не должен превышать 1/300 от величины расстояния между опорами. Расчет необходимо производить с учетом максимально возможной снеговой нагрузки для района, в котором расположен объект.
Рекомендуемый шаг между опорами (межбалочный пролет) должен составлять 1,5 м. Расчетная равномерно распределенная нагрузка на кровлю должна составлять не более 250 кг/м² при межбалочном пролете 1,5 м.
Места вырезов для устройства сквозных проходов коммуникаций, водосточных воронок и пр. в несущем основании из профлиста необходимо усилить оцинкованной сталью толщиной не менее 0,8 мм.
¶ Слой пароизоляции
Для устройства пароизоляционного слоя применяются следующие материалы:
- Пленки пароизоляционные на основе полиэтилена (пленка полиэтиленовая, армированная толщиной 0.2 мм) – для жб основания, или материал рулонный битумосодержащий толщиной не более 2 мм.
- Двусторонний скотч или бутил-каучуковая лента.
¶ Слой теплоизоляции
Для устройства слоев теплоизоляции в системах «Изовер Пласт Бетон» и «Изовер Пласт» применяются следующие материалы:
- Для верхнего слоя: Изовер Руф В Оптимал; Изовер Руф В; Изовер Руф; Изовер OL-P; Изовер OL-TOP;
- Для нижнего слоя: Изовер Руф Н Оптимал, Изовер Руф Н, Изовер Руф, Изовер OL-Pe, Изовер OL-P.
- Для клиновидного слоя: Изовер Клин.
Для устройства слоев теплоизоляции в системах «Изоплэкс Пласт Бетон» и «Изоплэкс Пласт» применяются следующие материалы:
- Для верхнего слоя: экструдированный пенополистирол марки ПЕНОПЛЭКС XPS;
- Для нижнего слоя: Изовер Руф Н Оптимал, Изовер Руф Н, Изовер Руф, Изовер OL-Pe, Изовер OL-P, ISOROC ИЗОРУФ-Н, ISOROC ИЗОРУФ-НЛ, ISOROC ИЗОФЛОР;
- Для клиновидного слоя: Пеноплэкс Уклон, Изовер Клин, ISOROC Клин.
Для устройства слоев теплоизоляции в системах «Изоруф Стандарт» и «Изоруф Стандарт ЖБ плита» применяются следующие материалы:
- Для верхнего слоя: ISOROC ИЗОРУФ-В (толщиной > 30 мм);
- Для нижнего слоя: ISOROC (ИЗОРУФ, ИЗОРУФ-Н, ИЗОРУФ–НЛ, ИЗОФЛОР) (толщиной > 50 мм);
- Для клиновидного слоя: ISOROC Клин (толщиной от 25 до 75 мм);
Для устройства слоев теплоизоляции в системах «Изоруф Эксперт» и «Изоруф Эксперт ЖБ плита» применяются следующие материалы:
- Для верхнего слоя: PIR-плиты Pirro® марки PirroMembrane и PirroUniversal с облицовками из алюминиевой фольги (толщиной 30-150 мм);
- Для нижнего слоя: ISOROC (ИЗОРУФ, ИЗОРУФ-Н, ИЗОРУФ-НЛ, ИЗОФЛОР) (толщиной > 50 мм);
- Для клиновидного слоя: ISOROC Клин (толщиной от 25 до 75 мм) или PIR-плиты PirroSlope типоразмеров А, В, С, D, J, K, R (с уклонами: 1.67% - для элементов А, В, С, D; 3.33% - для элементов J, K; 8.33%- для элемента R).
¶ Гидроизоляционный слой
Для устройства гидроизоляционного кровельного покрытия применяются следующие материалы:
- Гидроизоляция группы горючести Г1-Г4:
- ПВХ, ТПО, ЭПДМ мембраны толщиной 1,2 - 2,0мм;
- Наплавляемые битумно-полимерные материалы в 1 или 2 слоя.
В системах «Изовер Пласт Бетон», «Изовер Пласт», «Изоплэкс Пласт Бетон» и «Изоплэкс Пласт» применяются следующие материалы: PLASTFOIL®Classic; PLASTFOIL®Polar; PLASTFOIL®Есо; PLASTFOIL®Lау; PLASTFOIL®Art; PLASTFOIL®F Indastry; PLASTFOIL®FL; PLASTFOIL®Light.
В системах «Изоруф Стандарт», «Изоруф Стандарт ЖБ плита», «Изоруф Эксперт» и «Изоруф Эксперт ЖБ плита» применяются следующие материалы:
- мембраны рулонные кровельные полимерные PLASTFOIL толщиной не более 2,0 мм марок: PLASTFOIL®Classic, PLASTFOIL®Polar, PLASTFOIL®Eco, PLASTFOIL®Lay, по ТУ 23.99.12.110-012-54349294-2016 (декларация Д-RU.АЮ64.В.03503 от 16.06.2016 г.);
- материалы рулонные кровельные полимерные на основе ПВХ толщиной не более 1,8мм марок Sikaplan VG-12-RUS-, VG-15-RUS-, VG-18-RUS-, VGW-12-RUS, VGW-15-RUS (сертификат С-RU.ПБ37.В.02371 от 22.10.2018 г.) и Sikaplan VG, Sikaplan VGW, Samafil S327, Samafil G 410 (сертификат С-СН.ПБ37.В.02354 от 28.09.2018 г.);
- материалы из ПВХ гидроизоляционные кровельные Fatrafol 810/Fatrafol 810/V толщиной от 1,2мм до 2,0 мм (сертификат С-CZ.ПБ37.В.02033 от 14.06.2017 г.);
- мембраны кровельные гидроизоляционные Protan тип SE 1,5 толщиной 1,5 мм (сертификат С-NO.ПБ97.В.00576 от 12.12.2016 г.), тип SE1,6 толщина 1,6мм (сертификат СNO.ПБ97.В.00729 от 15.05.2017 г.), тип SE1,2 и SE1,2 T1 толщина 1,2мм, тип G1,5 толщина 1,5мм и тип GG2,0 толщина 2,0мм (сертификат С-NO.ПБ97.В.00794 от 11.07.2017 г.);
- мембраны кровельные на основе ЭПДМ марок: “CARLISLE”, “Carlisle SynTec Incorporated” типов “Sure-Seal EPDM”, “Sure-Tough EPDM”, толщиной от 1,14 мм до 3,43 мм (сертификат С-US.ПБ65.В.00484 от 01.03.2018 г.);
- мембраны кровельные армированная на основе ТПО торговых марок: “CARLISLE”, “ ” типов “TPO Sure-Weld”, “TPO Sure-Weld FleeceBACK”, толщиной от 1,14 мм до 4,5 мм (сертификат С-US.AБ09.В.00360 от 22.03.2018 г.);
- кровельная ПВХ мембрана IKO Armourplan SM120 и IKO Armouplan SM150, толщина1,2 мм и 1,5 мм (сертификат С-GB.ПБ09.В.00471 от 22.05.2018 г.)
- кровельная и гидроизоляционная ТПО мембрана марки TPO Thermofin толщиной до 2,0 мм (сертификат С-DE.АЮ64.В.00856 от 06.03.2017 г.); кровельная и гидроизоляционная
- ПВХ мембрана марки THERMOFOL толщиной до 2,0 мм (сертификат С-DE.АЮ64.В.00857 от 06.03.2017 г.);
- материал рулонный кровельный на основе ПВХ марки МОНАРПЛАН ФМ (Monarplan FM) и МОНАРПЛАН D (Monarplan D) толщиной 1,2мм и 1,5мм (сертификат С-SK.ПБ37.В.02333 от 24.08.2018 г.);
- материалы рулонные кровельные битумонесовместимые марок ALKORPLAN F 35276 CIS толщиной 1,2 мм и 1,5 мм и ALKORPLAN F 35Х76 CIS толщиной 1,2 мм (сертификат СВЕ.ПБ37.В.02048 от 29.06.2017 г.);
- Контактный клей для приклейки кровельного материала к поверхностям строительных элементов;
- Очиститель для кровельного материала.
¶ Крепежные элементы

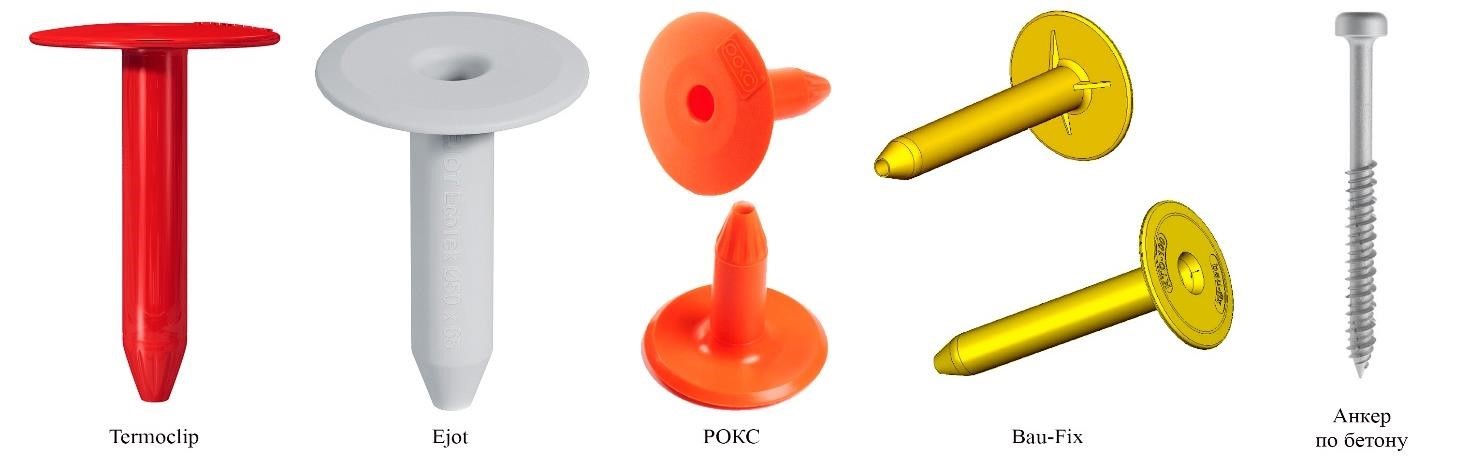

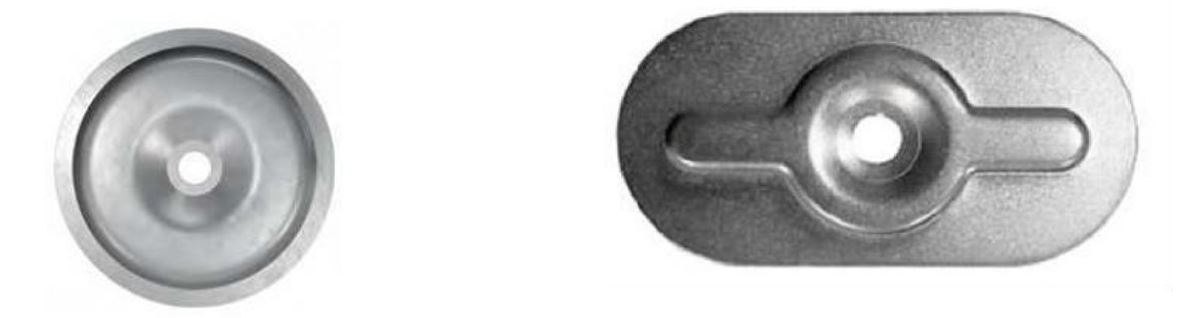

Для крепления теплоизоляционных плит и полимерной мембраны к несущему основанию применяются:
- Телескопические крепежные элементы.
- Кровельные телескопические дюбели и анкеры для бетона.
* Так же в плоских кровлях допустимо сплошная или частичная приклейка всех слоев ковра или свободная укладка ковра с пригрузочным слоем (СП 17.13330.2017).
¶ Комплектующие для примыканий
Для устройства примыканий применяются следующие материалы:
- Неармированные полимерные мембраны*
- Полиуретановый герметик*;
- Минераловатный утеплитель;
- Краевая рейка*;
- Прижимная рейка*;
- Шайба;
- Саморез и дюбель;
- Кровельный саморез с ЭПДМ прокладкой;
- Комбинированная заклепка;
- Обжимной металлический хомут;
- Фасонные элементы из ПВХ;
- ЦСП или АЦЛ;
- Профиль из черного металла или из оцинкованной стали.
* - в работе следует использовать неармированные мембраны и системные комплектующие, которые производит или рекомендует применять производитель мембраны основного гидроизоляционного кровельного ковра.
¶ Технология и организация выполнения работ
¶ Этапы работ
Монтаж кровельных покрытий выполняется в следующем порядке и включает в себя работы по:
- подготовке основания;
- устройству пароизоляционного слоя;
- устройству нижнего и верхнего теплоизоляционного слоя;

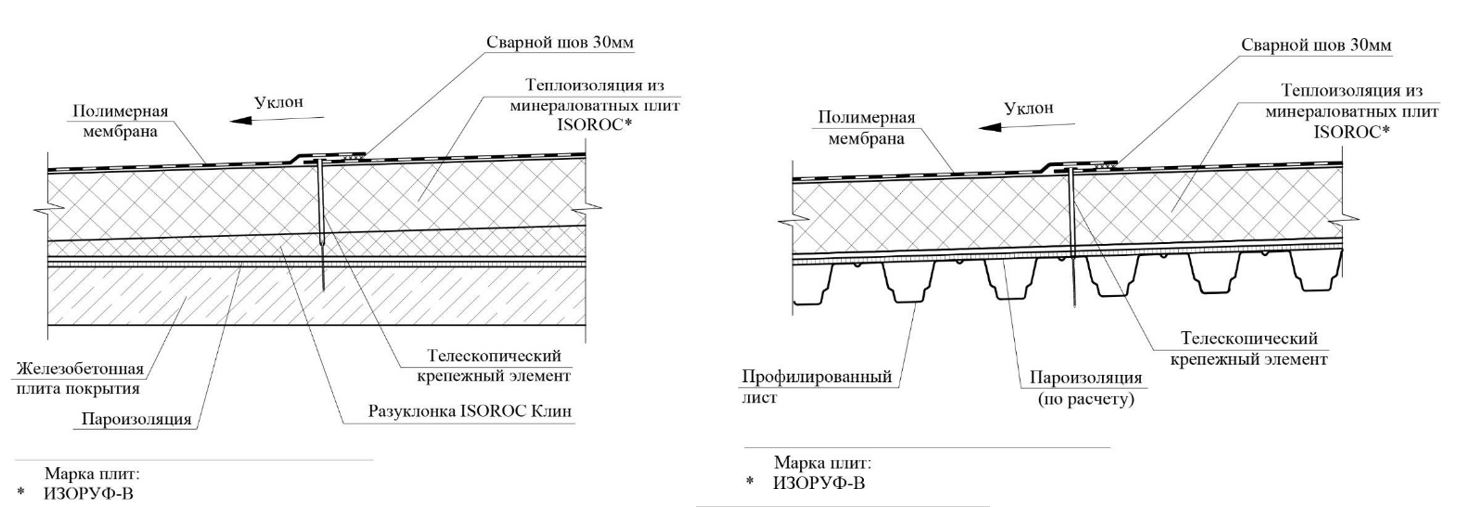

- устройство разуклонки в ендовах;
- устройству гидроизоляционного кровельного покрытия;
- устройству примыканий.

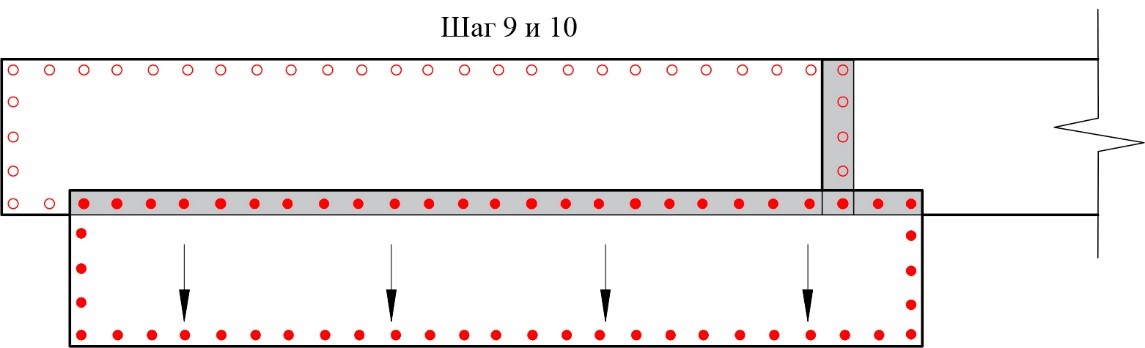

Схема организации работ на кровле показана на рис.1.
¶ Подготовка и приемка несущего основания
¶ Железобетонное основание
До начала устройства кровли должны быть выполнены организационно-подготовительные мероприятия в соответствии с СП 48.13330.2019 и СП 49.13330.2010.
К началу работ по устройству кровли должны быть закончены все монтажные и сопутствующие работы по устройству несущих конструкций. Приемку несущих конструкций следует проводить в соответствии с СП 70.13330.2012 и оформлять актом освидетельствования ответственных конструкций по форме, приведенной в РД 11-02-2006.
Приемка основания под пароизоляционный слой производится в следующем порядке:
- проверить соблюдение проектных уклонов;
- проверить ровность основания;
- проверить правильность устройства деформационных швов в стяжках;
- проверить чистоту поверхности (на поверхности основания не должно быть грязи, мусора, льда, снега, луж);
- проверить влажность основания;
- проверить наличие иных причин, которые могут привести к повреждению пароизоляционного материала во время монтажа и эксплуатации.
Требования к качеству основания под укладку пароизоляционного слоя, а также контролируемые параметры приведены в Таблице 1 и в подразделе “Материалы, входящие в конструкцию” настоящей инструкции.
Таблица 1. Требования к качеству основания под укладку пароизоляционного слоя
| № |
Наименование показателей |
Значения |
Способ контроля и инструмент |
Время проведения контроля |
Ответственный за контроль |
|
1 |
Прочность на сжатие*, МПа (кгс/см2), не менее |
15 (150) |
Склерометр |
Не менее 5 контрольных точек на 100 м2 |
Строительный мастер, прораб |
|
2 |
Ровность |
± 5 мм на 2 м длины в любом направлении |
Использование 3х метровой линейки |
После набора достаточной прочности |
Строительный мастер, прораб |
|
3 |
Влажность по массе,%, не более |
4 |
Электронный измеритель влажности для бетона |
Перед укладкой пароизоляционного материала |
Строительный мастер, прораб |
¶ Профилированный лист
Проверить правильность укладки профилированного листа; соответствие проекту крепления профлиста к несущим конструкциям на всей площади кровли (согласно параметрам конструкций, которые были испытаны на пределы огнестойкости и на которые получены Сертификаты соответствия ГОСТ 30247.0-94, ГОСТ 30247.1-94 и ГОСТ 30403-12.)
Осмотреть продольные стыки профлистов на соответствие требованиям по их соединению: они должны быть проклепаны или соединены саморезами.
Удалить с поверхности и из нижних гофр профлиста строительный мусор, воду, снег и лед.
¶ Устройство пароизоляционного слоя
Пароизоляцию для защиты теплоизоляционного слоя и основания под кровлю от увлажнения парообразной влаги помещений следует предусматривать в соответствии с требованиями СП 50.13330. Пароизоляционный слой должен быть непрерывным и водонепроницаемым.
Необходимость устройства пароизоляции, а также её тип и расположение определяются проектным решением.
Перед укладкой пароизоляционных материалов произвести разметку поверхности основания для обеспечения ровности наклеивания рулонов, во избежание смещения рулонов в торцевых швах.
Раскатку рулонов при укладке осуществлять в одном направлении.
В процессе производства работ по устройству пароизоляционного слоя по ж/б основанию, обеспечить нахлест смежных полотнищ не менее 100 мм на боковых швах (боковой нахлест) и не менее 150 мм на торцевых швах (торцевой нахлест). Торцевые нахлесты соседних полотнищ материала должны быть смещены относительно друг друга не менее чем на 300 мм.
Укладку (раскатку) рулонов пароизоляции на основание из профилированного листа следует производить вдоль волн профлиста.
В процессе производства работ по устройству пароизоляционного слоя по основанию из профилированного листа обеспечить нахлест смежных полотнищ не менее 200 мм на боковых швах (боковой нахлест) и не менее 150 мм - на торцевых швах (торцевой нахлест).
Швы на перехлесте пароизоляционного слоя проклеивать при помощи:
- двусторонней клейкой ленты (скотча) при температурах выше +5°C;
- бутил-каучуковой ленты при температурах ниже +5°C.
Не допускается склейка боковых перехлестов пароизоляционного материала навесу. Зона склейки на боковых перехлестах пароизоляции должна находиться на верхней полке профлиста. Склейка торцевых перехлестов должна производиться на жестком основании, например, путем подкладки плоского оцинкованного листа толщиной не менее 0.75мм, листа OSB или фанеры толщиной не менее 10 мм под место склейки.
При уклонах основания кровли более 10% необходимо обеспечить механическое или клеевое крепление пароизоляционных материалов к основанию. Возможно устройство механического крепления пароизоляционных материалов совместно с креплением теплоизоляционного слоя.
Во время монтажа пароизоляции запрещается её повреждение кроме мест необходимого механического крепления при уклонах кровли более 10%. Небольшое повреждение может быть отремонтировано с помощью односторонних клеящих лент, на повреждения большего размера должны быть уложены и закреплены с помощью клеящей ленты заплатки из пароизоляционного материала. В случае если повреждена большая площадь пароизоляционного материала, то его необходимо полностью заменить.
Отверстия для труб, проводов и т.п. должны быть загерметизированы с помощью клеящей ленты или специальной гофрированной ленты.
В местах примыкания к парапетам, стенам, стенкам фонарей, шахтам или к оборудованию, проходящему через кровлю, пароизоляционный материал должен быть заведен на высоту, равную толщине теплоизоляционного слоя. Верхний край пленки необходимо герметично приклеить к вертикальной поверхности при помощи самоклеящейся ленты, предварительно проверив качество адгезии ленты к основанию.
В месте устройства деформационных швов пароизоляцию укладывать с компенсационной петлей, достаточной для компенсации линейных деформаций в зоне шва.
Для защиты уложенных на основание плит теплоизоляции от осадков, а также в конце рабочей смены рекомендуется завести свободный край пароизоляционного материала на плиты до ближайших точек крепления мембраны, подвести его под мембрану и механически закрепить с помощью тарельчатого элемента вместе с гидроизоляционным ковром.
При продолжении работ пароизоляцию необходимо освободить от крепежа и продолжить укладку материалов кровли. Оставшиеся возможные сквозные отверстия от крепежных элементов заклеить клеящей лентой.
Для кратковременной защиты утеплителя от попадания влаги край пароизоляции, накрывающей утеплитель, можно прижать полной упаковкой утеплителя.
¶ Устройство нижнего слоя теплоизоляции
Для устройства нижнего слоя теплоизоляции применяются теплоизоляционные негорючие минераловатные плиты марки Изовер Руф Н Оптимал, Изовер Руф Н, Изовер Руф, Изовер OL-Pe, Изовер OL-P, ISOROC ИЗОРУФ, ISOROC ИЗОРУФ-Н, ISOROC ИЗОРУФ-НЛ, ISOROC ИЗОФЛОР, толщиной не менее 50 мм.
Укладку минераловатных плит по профилированному листу производить так, чтобы длинная сторона плит утеплителя была перпендикулярна направлению гофр профилированного листа.

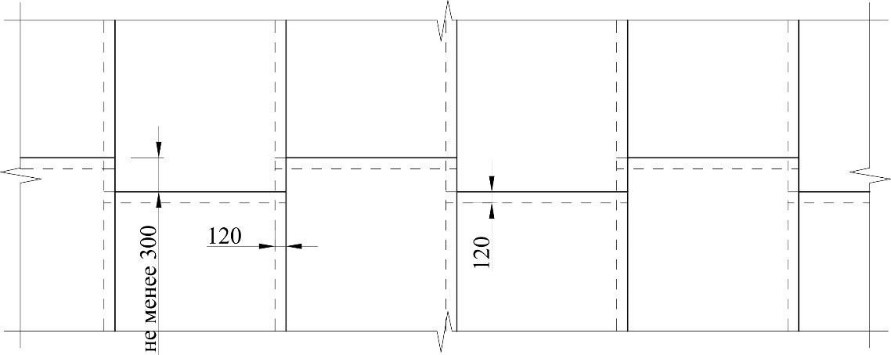

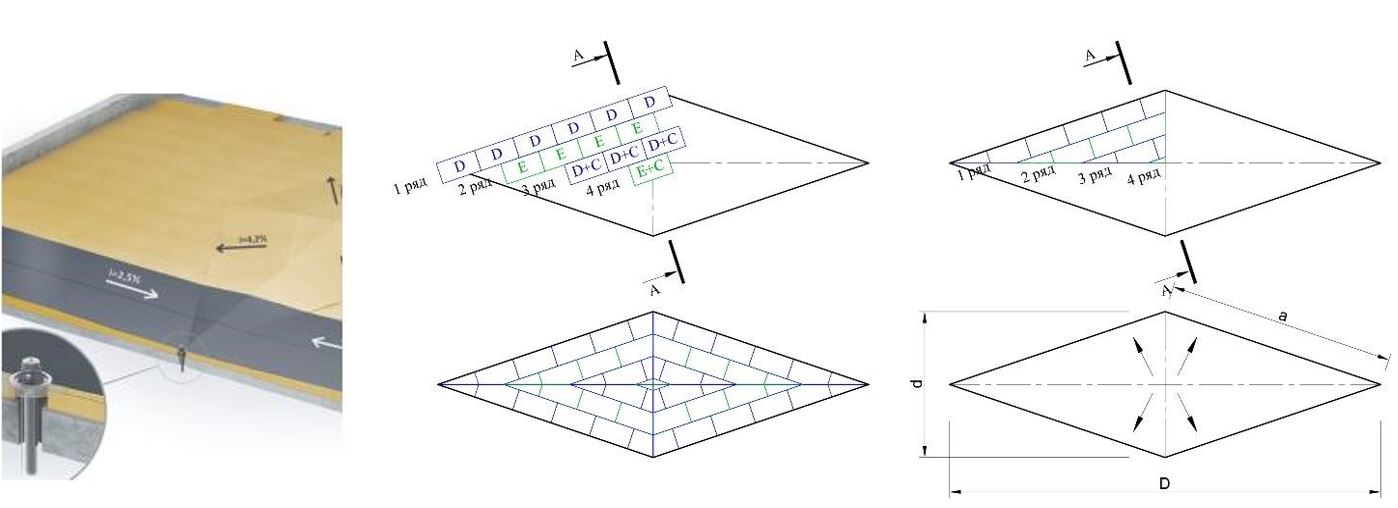

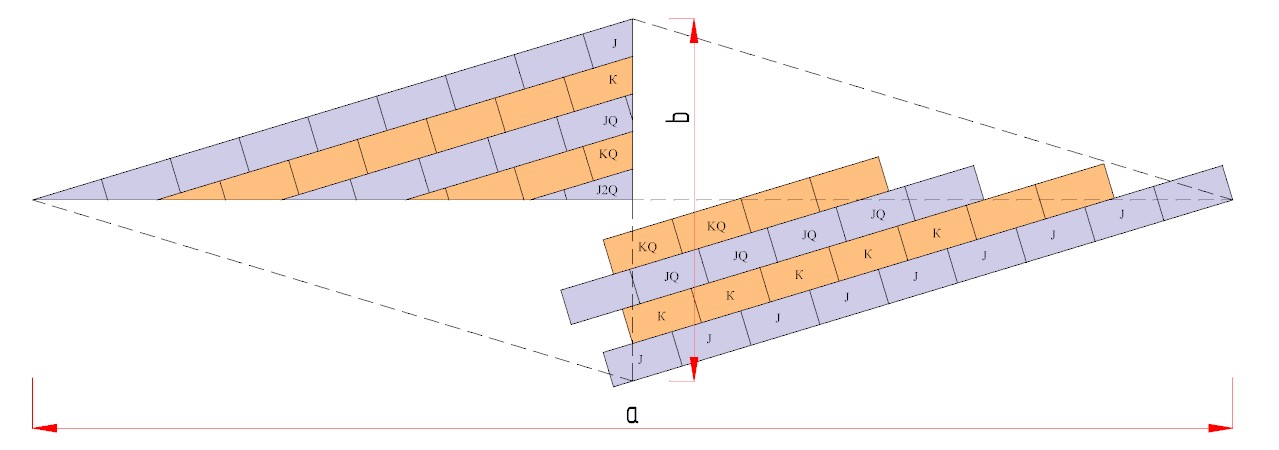

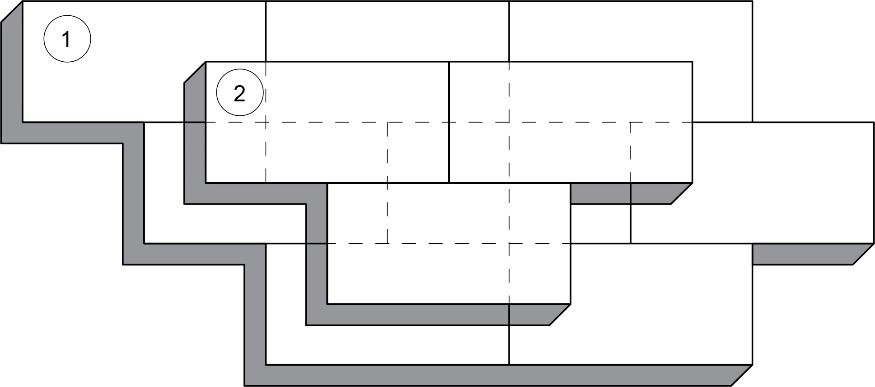

Швы между плитами нижнего слоя следует располагать в разбежку (рис. 3). При этом стыки минераловатных плит в одном ряду необходимо смещать относительно стыков соседних рядов не менее чем на 100 мм, см. рис.3.
Укладку плит следует вести «на себя», исключая перемещение по ним после их укладки в проектное положение. При необходимости перемещения по уже уложенным плитам следует применять ходовые мостки из доски, фанеры или других жестких материалов, которые обеспечивают распределение нагрузки от веса монтажников с перемещаемым грузом.
Минераловатные плиты укладываются вплотную друг к другу, без щелей и зазоров.
Теплоизоляционные плиты нижнего слоя крепятся к основанию механически вместе с плитами верхнего слоя и плитами уклонообразующего слоя (см. ниже).
¶ Устройство уклонообразующего слоя
¶ Устройство уклонообразующего слоя из минераловатных плит (МВП)
При отсутствии основного уклона, заданного несущими конструкциями и основанием кровли, для формирования основных уклонов и ендов на горизонтальном основании применяется набор из плит каменной ваты с уклоном 2.5% ISOROC Клин, ISOVERКлин, состоящий из элементов А (толщиной от 25 до 50 мм) и В (толщиной от 50 до 75 мм), а также добора С (толщиной 50 мм) (рис.4).
Уклонообразующий слой из клиновидной теплоизоляции ISOROC Клин или Изовер Клин всегда начинают собирать из низшей точки кровли: от воронки, ендовы, свеса.
Плиты укладываются короткой стороной параллельно ендове.
Первый ряд выкладывается из элементов А, второй – из элементов В со смещением швов относительно первого ряда.
Последующие ряды начинают выкладывать с доборной плиты – элемента С, сверху которого повторяют раскладку плит: ряд плит из элементов А, затем ряд плит из элементов В. Количество элементов С через каждые два ряда увеличивают на 1 плиту.
Пример раскладки плит ISOROC Клин или Изовер Клин 2.5% для выполнения основного уклона показан на рис.5.
Уклонообразующие плиты из клиновидной теплоизоляции ISOROC Клин или Изовер Клин не следует рассматривать как полную альтернативу теплоизоляционного слоя.
Для формирования разуклонки к сливным воронкам в ендове кровли и выполнения контруклона от парапета применяется набор плит из каменной ваты с уклоном 4.2% ISOROC Клин, Изовер Клин, состоящий из плит D (толщиной от 25 до 50 мм) и E (толщиной от 50 до 75 мм), а также добора С (толщиной 50 мм) (рис.6).
Пример раскладки плит для формирования разуклонки к воронкам показан на рис.7
При устройстве разуклонки между воронками в ендове укладку плит необходимо производить от края «ромба» к центру (от сливной воронки). Плиты укладываются параллельно сторонам «ромба». Высота уклона увеличивается к центру «ромба», что достигается постепенным увеличением толщин плит из соответствующих наборов клиновидной теплоизоляции. Каждая четверть собирается отдельно, затем производится подрезка плит по месту.
Отношение длинной диагонали «ромба» D к короткой d принимают в зависимости от расстояния между воронками, но не менее 0,5% (СП 17.13330.2017) (рис.7).
Первой укладывается ряд плит D, затем укладываются плиты E. Далее, если требуется, (в зависимости от размеров «ромба») нужно укладывать доборную плиту С и повторять раскладку плит: ряд плит D, затем ряд плит E (рис.8).
Для создания контруклона в целях отвода воды от парапетов, зенитных фонарей и других конструкций кровли рекомендуется применять клиновидную теплоизоляцию из набора плит ISOROC Клин, Изовер Клин 4.2% (рис.9).
Фиксация к основанию плит клиновидной теплоизоляции ISOROC Клин, Изовер Клин А/D, В/E и С производится вместе с фиксацией верхнего слоя теплоизоляции (см. п.4.1.5)..
Количество крепежных элементов на 1 м² теплоизоляционного слоя определяется расчетом на действующую на покрытие нагрузку в соответствии с СП 20.13330.2011.
¶ Устройство уклонообразующего слоя из полимерных материалов (XPS, PIR)
При отсутствии основного уклона, заданного несущими конструкциями и основанием кровли, для формирования основных уклонов и ендов на горизонтальном основании применяется набор на основе жесткого пенополиизоцианурата PirroSlope или плит ПЕНОПЛЭКС с уклоном 1.67%, состоящий из элементов А, В, С и D (рис. 10).
В качестве доборной плиты Q при формировании уклона из плит PirroSlope или ПЕНОПЛЭКС 1.67% используются плиты на основе жесткого пенополиизоцианурата PIR или ПЕНОПЛЭКС толщиной 40 мм, которые укладываются под клиновидную плиту.
Уклонообразующий слой из клиновидной теплоизоляции всегда начинают собирать из низшей точки кровли: от воронки или ендовы, свеса или парапета.
Пример раскладки плит для выполнения основного уклона показан на рис. 11.
Уклонообразующие плиты из клиновидной теплоизоляции не следует рассматривать как полную альтернативу теплоизоляционного слоя.
При использовании плит из клиновидной теплоизоляции PirroSlope или ПЕНОПЛЭКС 1.67% для формирования основного уклона на кровлях толщина основного теплоизоляционного слоя может быть уменьшена только лишь на начальную толщину плит А, равную 10 мм.

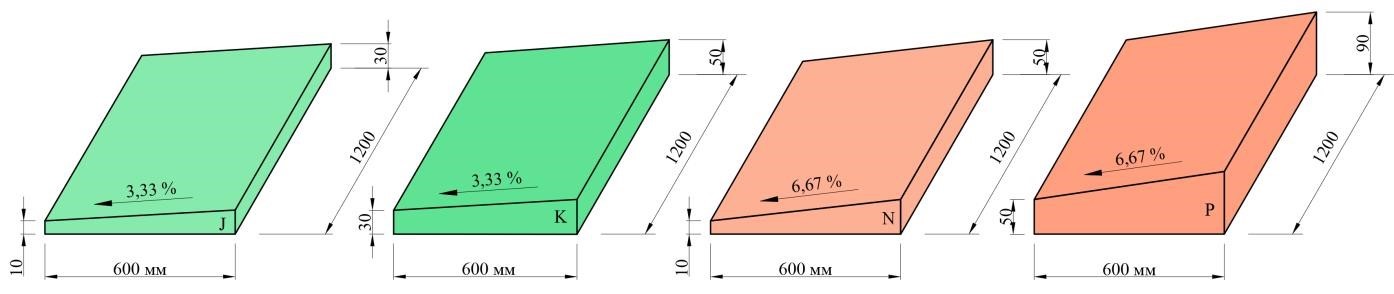

Для формирования разуклонки к воронкам в ендове кровли, выполнения контруклона от парапета применяется набор плит PirroSlope или ПЕНОПЛЭКС 3.33% (плиты J и K) и PirroSlope или ПЕНОПЛЭКС 6.67% (плиты N и P) (рис. 12).

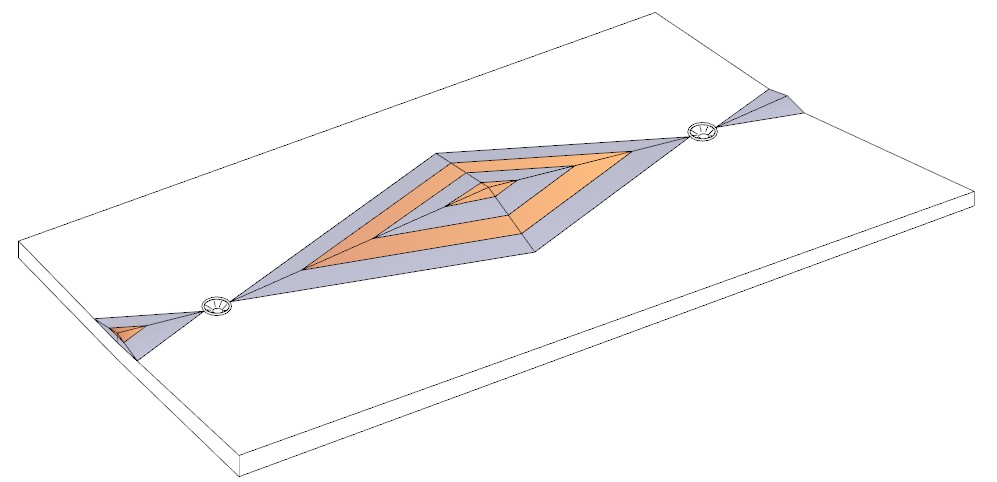

Пример раскладки плит для формирования разуклонки к воронкам показан на рис. 13.
При устройстве разуклонки между воронками в ендове укладку плит необходимо производить от края «ромба» к центру. Плиты укладываются параллельно сторонам «ромба». Высота уклона увеличивается к центру «ромба», это достигается постепенным увеличением толщин плит из соответствующих наборов клиновидной теплоизоляции. Каждая четверть собирается отдельно, затем производится подрезка плит по месту.
Первой укладывается ряд плит J, затем укладываются плиты K. Далее, если требуется (в зависимости от размеров ромба), нужно укладывать доборную плиту Q толщиной 40 мм и повторять раскладку плит: ряд плит J, затем укладываются плиты K (рис. 14).
Отношение длинной диагонали ромба к короткой не должно быть менее чем 5:1 (a/b > 5).

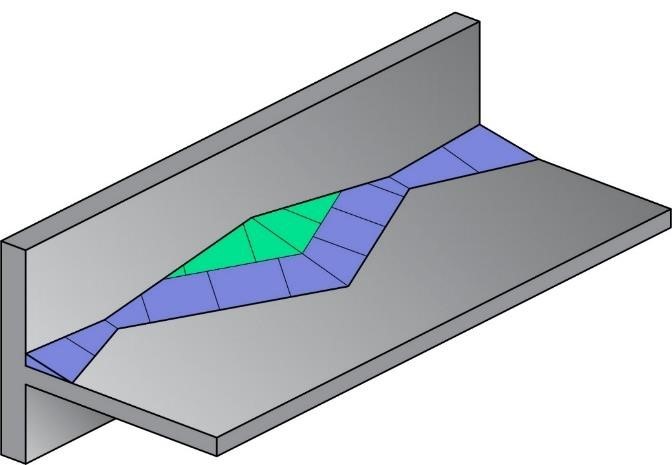

Для создания контруклона в целях отвода воды от парапетов, зенитных фонарей и других конструкций кровли применять клиновидную теплоизоляцию из набора плит PirroSlope или ПЕНОПЛЭКС 3.33% или 6.67% (рис. 15).
Фиксация к основанию плит клиновидной теплоизоляции производится вместе с фиксацией верхнего слоя утеплителя (см. ниже). Для компенсации увеличения толщины фиксируемого слоя следует увеличивать длину крепежа на соответствующую толщину клиновидной теплоизоляции.
¶ Устройство верхнего слоя теплоизоляции
Для устройства верхнего слоя применяются теплоизоляционные PIR-плиты марки PirroMembrane, экструдированный пенополистирол марки ПЕНОПЛЭКС XPS или минераловатные плиты ISOROC ИЗОРУФ-В, Изовер Руф В Оптимал; Изовер Руф В; Изовер Руф; Изовер OL-P; Изовер OL-TOP .
Швы между плитами верхнего слоя следует располагать в разбежку (рис. 16.1). При этом стыки PIR-плит необходимо смещать относительно стыков минераловатных плит не менее чем на 200 мм.
При положительных температурах плиты PIR укладываются вплотную друг к другу; допускаются зазоры до 3 мм. При отрицательных температурах между плитами следует оставлять зазор 2-3 мм. При местных зазорах (в местах подрезки, примыканиях) между плитами более 5 мм швы между плитами необходимо заполнить теплоизоляционным материалом (монтажная пена, минеральная вата).
Укладку верхнего слоя утеплителя следует производить с отставанием от нижнего не более чем на один ряд. При большем отставании рекомендуется производить временную фиксацию плит нижнего слоя от их смещений в процессе перемещений по нему.
При наличии двух и более слоев теплоизоляции крепление устанавливается в верхний слой теплоизоляционных плит на всю толщину утепления.
Точки крепления плиты должны быть расположены равномерно по ее площади. Расстояние от оси крепежа до угла плиты или ее края должно быть не менее 50 мм и не более 150 мм.

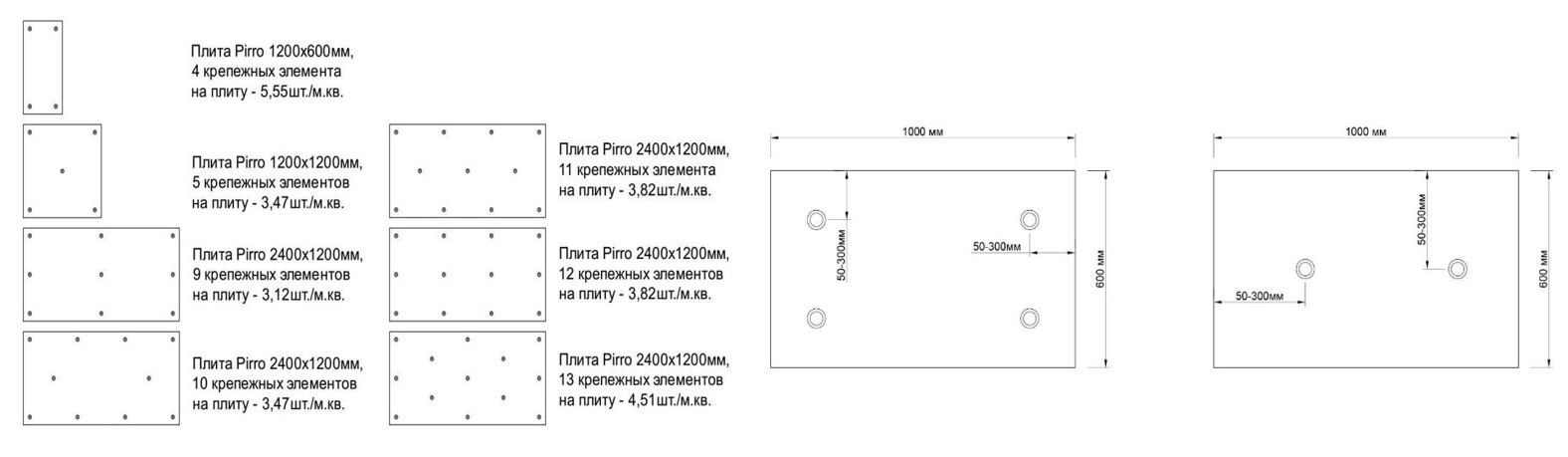

Точки крепления не должны попадать на стыки плит нижерасположенного слоя. Рекомендуемое расположение крепежных элементов представлено на рис. 16.2.
Количество крепежных элементов на 1 м² теплоизоляционного слоя определяется расчетом на действующую на покрытие нагрузку в соответствии с СП 20.13330.2011.
Независимо от результатов расчета минимальное количество крепежных элементов принимается:
- не менее 3 шт./м2.
- не менее 2-х крепежных элементов на плиту утеплителя 1200х600 мм
- не менее 4-х крепежных элементов для плит длиной и шириной более 1-го метра.
Установка крепежа для мембраны производится по расчету. По периметру здания производится установка крепежа в два раза больше расчетного, на углах здания - в четыре раза больше расчетного. Как правило, минимальное расстояние между крепежными элементами должно быть не менее 180 мм, максимальное - не более 550 мм. Средний расход крепежа - 5-10 шт./м2.
Для крепления минераловатных плит следует использовать телескопические крепежные элементы Ø50 мм и анкеры нужного типоразмера (Табл.2 и рис. 17). Длина телескопического элемента должна быть меньше толщины слоя теплоизоляции не менее чем на 15 %. Глубина установки анкера в ж/б основание должна составлять не менее 30 мм.
Таблица 2
|
Производитель |
Телескопический элемент |
Анкер |
| Termoclip |
ПТЭ |
EDS-C 6,3 необходимого размера |
| Ejot |
Eco Tek 50 stress plate |
FBS-R-6,3 необходимого размера |
| РОКС |
Кровельный тарельчатый дюбель «Рокс» необходимого типоразмера |
Тип FCS необходимого размера |
Перед установкой телескопического крепежного элемента необходимо произвести предварительное прокалывание верхнего слоя теплоизоляционных плит в месте установки крепежа.
¶ Устройство гидроизоляционного кровельного ковра из ПВХ-покрытия на основной площади кровли
Для крепления полимерных мембран использовать телескопические крепежные элементы Ø50 мм и анкеры (Табл. 2 и рис. 17).
Телескопические элементы устанавливать на расстоянии 35мм от края закрепляемого рулона (рис.18). Длина телескопического элемента должна быть меньше толщины слоя теплоизоляции не менее чем на 15%. При использовании уклонообразующего слоя в слое теплоизоляции следует увеличивать длину крепежа на соответствующую толщину уклонообразующего слоя. Глубина установки анкера в ж/б основание должна составлять не менее 30 мм, в профлист - от 15 до 25 мм.
В процессе производства кровельных работ необходимо обеспечить боковой и торцевой перехлесты полотнищ кровельного гидроизоляционного ковра на величину не менее 120 мм. Рулоны полимерной гидроизоляционной мембраны укладывать со смещением торцевой кромки одного рулона мембраны относительно другого на величину не менее 300 мм (см. рис.19).
При уклонах кровли более 10% применение телескопических крепежных элементов недопустимо. В этом случае применяются металлические круглые тарельчатые держатели (см.рис.20) со специальными саморезами с двойной резьбой или тарельчатые держатели овальной формы, ширина которых не должна превышать 50 мм (см. рис.21).
По несущему основанию из профлиста рулоны полимерной гидроизоляционной мембраны раскатываются поперек волн профлиста (см. рис.22).
Укладку ПВХ-мембраны следует начинать с карнизных свесов и других низких участков, например, водоприемных воронок.
При устройстве кровельного гидроизоляционного покрытия требуется руководствоваться технологическими картами на выбранную мембрану, учитывая ее специфические свойства и технологические особенности монтажа.
¶ Общие правила и технологическая последовательность укладки ПВХ мембран:

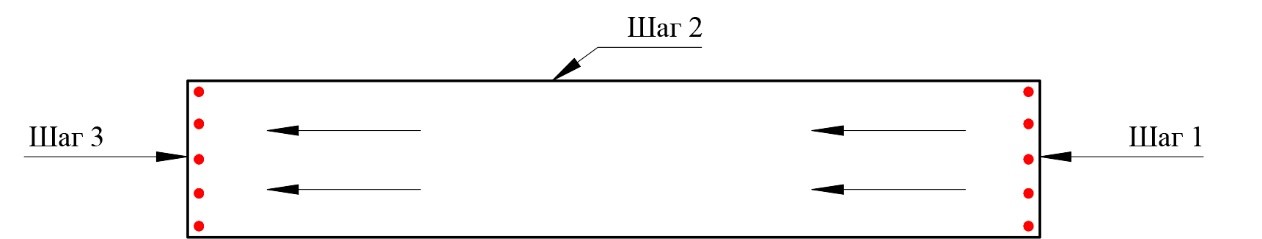

Шаг 1: расположить первое полотнище кровельного материала по месту и закрепить его с одного торца;
Шаг 2: натянуть мембрану вдоль полотна, чтобы избежать образования складок;
Шаг 3: не отпуская натянутое полотнище, закрепить его второй торец;

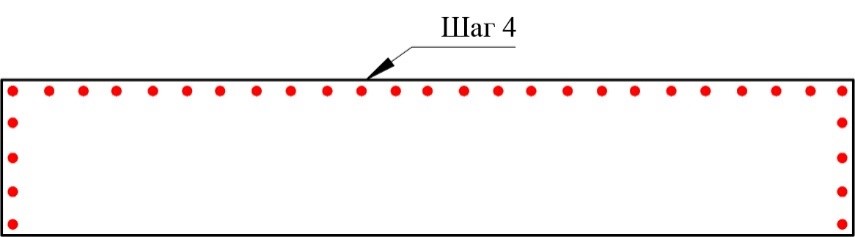

Шаг 4: закрепить рулон в продольном шве с одной стороны полотнища;

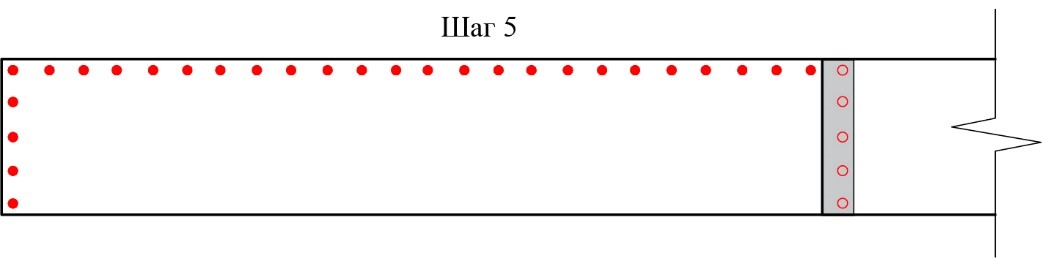

Шаг 5: приварить следующий рулон к торцу уже уложенного полотна;

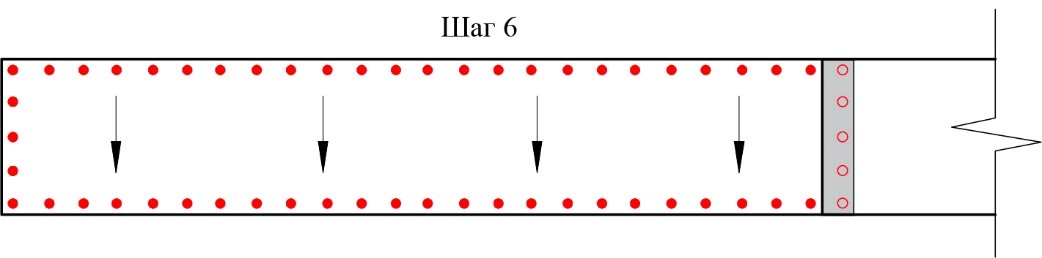

Шаг 6: натягивая мембрану поперек полотна, установить крепеж с другой стороны;

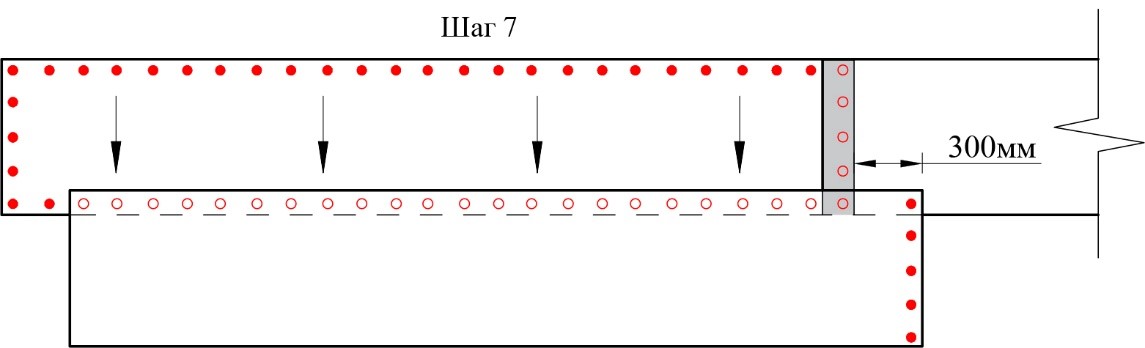

Шаг 7: раскатать смежное полотно мембраны, сместив торец не менее чем на 300 мм, и закрепить полотно в торце;

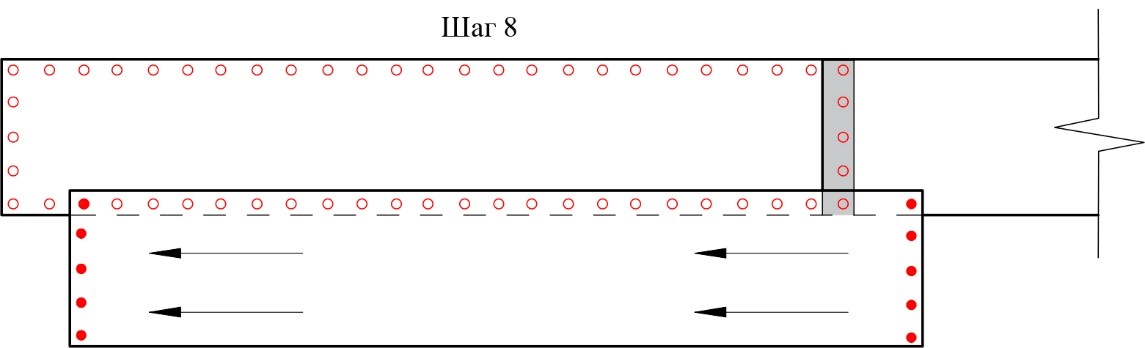

Шаг 8: натягивая полотно по длине, закрепить его с другого торца;
Шаг 9: произвести сварку продольного шва с помощью автоматического оборудования;
Шаг 10: после остывания шва закрепить мембрану с другой стороны, натянув поперек полотна
¶ Требования к качеству и приемке работ
При устройстве комплектной системы необходимо осуществлять следующие виды контроля качества:
- входной контроль качества;
- операционный контроль качества;
- приемочный контроль качества.
¶ Входной контроль качества
При приемке кровельных и других строительных материалов, необходимо:
- проверить состояние упаковки (тары), наличие бирок (этикеток, упаковочных листов), позволяющих идентифицировать получаемый материал;
- проверить отсутствие внешних повреждений материала;
- проверить комплектность партии строительных материалов;
- при необходимости запросить у производителя паспорт качества (его копию) на данную партию материала.
Упаковочный лист с указанием названия материала, физико-механических характеристик материала, завода производителя, даты производства, номера партии необходимо сохранить до окончания производства кровельных работ.
Поддоны со строительными материалами следует изначально располагать на кровле согласно проекта производства работ (ППР).
При складировании материалов на ограниченном участке кровли следует учитывать несущую способность основания и возможные деформации профилированного листа.
¶ Операционный контроль качества
Проведение основных работ по устройству кровельной системы.
На объекте заводится «Журнал производства работ», в котором ежедневно фиксируются:
- дата выполнения работы;
- условия производства работ на отдельных захватках;
- результаты систематического контроля качества работ.
В процессе подготовки и выполнения кровельных работ проверяют:
- целостность и геометрию кровельных материалов;
- готовность отдельных конструктивных элементов покрытия для выполнения
кровельных работ;
- правильность выполнения всех примыканий к выступающим конструкциям;
- соответствие числа слоев кровельного ковра указаниям проекта.
Обнаруженные при осмотре слоёв дефекты или отклонения от проекта должны быть исправлены до начала работ по укладке вышележащих слоев кровли приёмочной комиссии.
Приёмка законченной кровли сопровождается осмотром её поверхности, особенно у воронок, в лотках и местах примыканий к выступающим конструкциям.
В ходе окончательной приемки кровли предъявляются следующие документы:
- паспорта и сертификаты соответствия на примененные материалы;
- данные о результатах лабораторных испытаний материалов;
- журналы производства работ по устройству кровли;
- исполнительные чертежи покрытия и кровли;
- акты промежуточной приёмки выполненных работ.
Контроль качества основания под устройство пароизоляционного слоя, качества основания под укладку теплоизоляционных плит и качества основания под укладку кровельных материалов возлагается на мастера или бригадира.
