¶ Термин ИЦММ
Согласно СП 47.13330.2012 “Инженерные изыскания для строительства. Основные положения”, термин ИЦММ вглядит как:

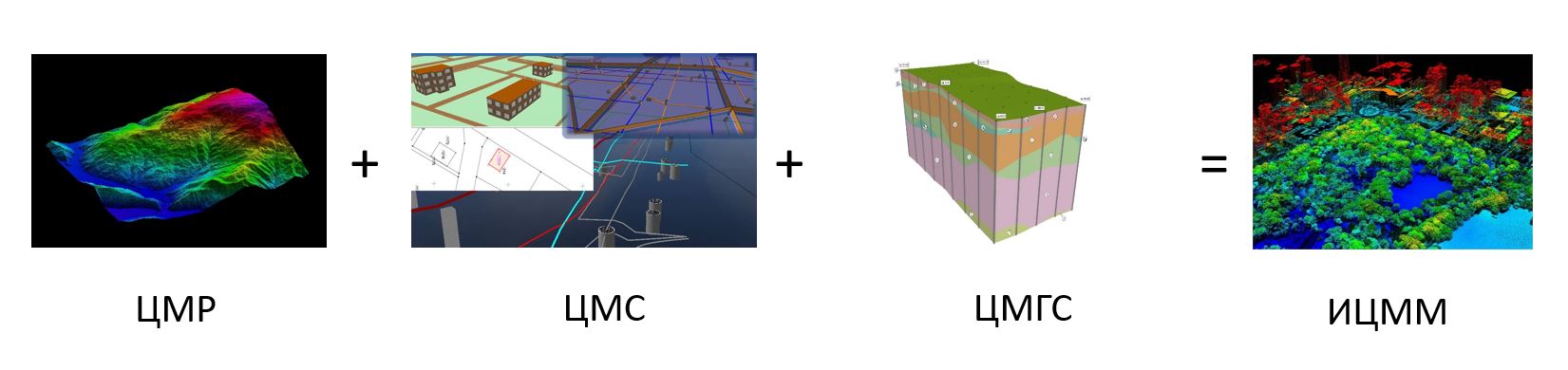

Инженерная цифровая модель местности - форма представления инженерно-топографического плана в цифровом векторно-топологическом виде для обработки (моделирования) на ЭВМ и автоматизированного решения инженерных задач. ИЦММ состоит из цифровой модели рельефа (ЦМР) и цифровой модели ситуации (ЦМС).
¶ Цифровая модель геологического строения местности (ЦМГСМ)
Также к этому может добавляться цифровая модель геологического строения местности (ЦМГСМ), включающая в себя список геологических слоёв и геологические выработки.
Каждый строительный объект проектируется на каком-то конкретном участке местности. В качестве исходных данных при территориальном планировании используется топографическая основа масштабов 1:2000—1:10000, которая традиционно представляется в аналоговой форме (на планшетах) и концентрируется геолого-геодезическими службами департаментов (управлений) архитектуры и градостроительства муниципальных образований.
Использование такой топографической основы при проектировании, экспертизе, строительстве и эксплуатации в данный момент практически не учитывается либо используется только в качестве справочной подложки. В то же время существуют и широко используются результаты инженерно-геодезических изысканий в виде цифровых моделей местности инженерного назначения (ЦММ ИН) по физическому состоянию местности, необходимой и достаточной проектировщику для принятия проектных решений.
¶ Факторы, учитывающиеся при использовании ИЦММ
- обеспечения соответствия цифровой модели рельефа её топографической реальности;
- пространственного представления в модели подземных и надземных коммуникаций;
- многослойности модели рельефа и ситуации с заданным, нужным проектировщику, распределением данных по иерархически организованным слоям;
- информационной насыщенности объектов модели сведениями, необходимыми для принятия проектных решений и согласований.
¶ Для чего нужна ИЦММ?
Т.к невозможно исследовать каждый сантиметр территории при больших масштабах, приходится определять значения неизведанного пространства по соседствующим дискретным данным с помощью применения математических методов. ЦММ отражает гипотетические сведения о том или ином участке поверхности. То есть примерное строение местности на основе данных, которые были получены. Такие модели можно использовать для:
- BIM-проектирования;
- Быстрого построения карт (крутизны, экспозиции склонов, др.);
- Вертикальной планировки участка по заданным параметрам;
- Генерации горизонталей;
- Разработки рациональных вариантов строительства здания, сооружения;
- Осуществления расчета площадей и объемов земляных работ;
- Детального анализа экспозиции и уклонов склонов;
- Построения гидросетей;
- Представления, анализа полученных данных в 3-х измерениях;
- Анализа зон видимости и т.д
Инженерная цифровая модель местности может понадобится для картографирования и обустройства площадки при проектировании ландшафтного дизайна. Также применяться при проектировании зданий, автомобильных дорог, магистралей, развязок. Для решения задач по охране территории, проведения научных исследований.
В общем, цифромая модель местности несет в себе больше информации, чем топографические планы, изыскания и т.п о отдельности. Это уже обобщенная информация, каждые части которой связаны между собой для наибольшего удобства и понимания со стороными проектировщиков.
Источники:
- Научно-исследовательский центр Геотехструктура
- ZWsoft
- СП 47.13330.2012 “Инженерные изыскания для строительства. Основные положения”
- Приказ ФАУ "ГЛАВГОСЭКСПЕРТИЗА России" от 23.08.2021 N 200 "Об утверждении методических рекомендаций "наполнение цифровых информационных моделей объектов обустройства месторождений данными в части наличия элементов и атрибутов"
