¶ Цифровая модель рельефа
Совсем недавно необходимость наличия трехмерной модели рельефа, как таковой многими ставилась под сомнение. И вполне серьезно бытовало мнение, что цифровой топоплан без фактической поверхности, с отметками написанными тексом и нарисованными горизонталями является достаточной основой для проектирования.
К счастью, сейчас все изменилось, понимание и принятие 3D модели как полноценного инструмента уже реальность.
Трехмерное отображение земной поверхности, представленное в виде массива точек с определяемой высотой и есть модель рельефа. Она содержит информацию о высоте без учета растительности, зданий и других объектов.
¶ Источники исходной информации о рельефе:
Разнообразные данные, полученные путем геодезических работ, топографической съемке местности, стереофотограмметрической обработки аэро- и космических снимков, лазерной съемки и радиолокационной съемки.

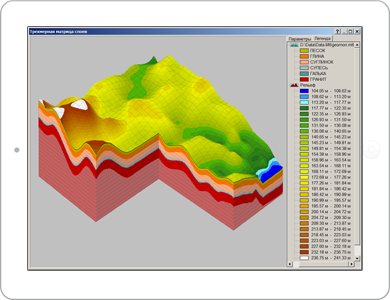

- регулярной матрицы (регулярная или матричная модель) высот земной поверхности (представление на регулярной сетке квадратов, прямоугольников или треугольников, когда в ее узлах заданы значения высоты).

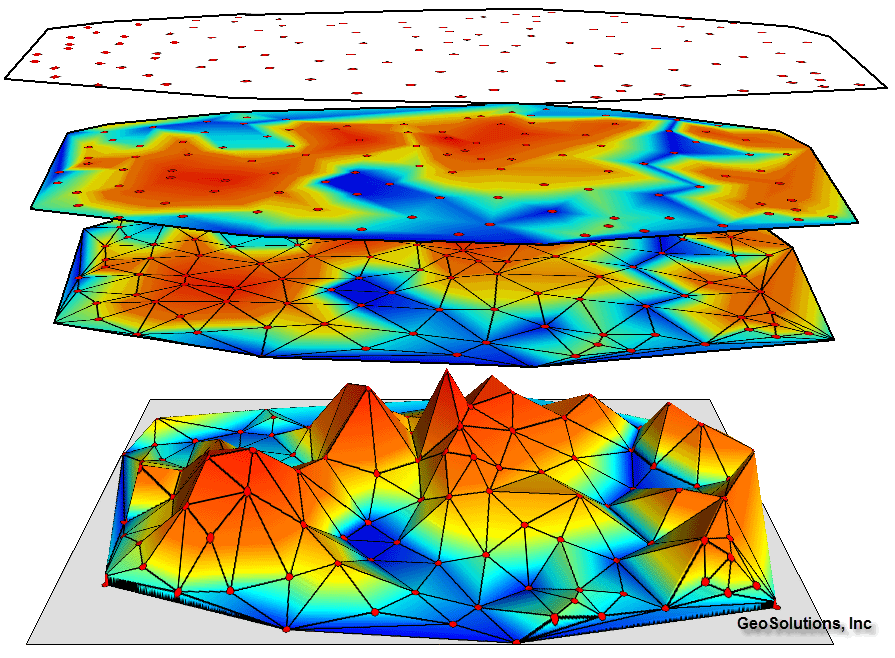

- нерегулярной, так называемой TIN-модели (TIN − Triangulated Irregular Network), включающей некоторую совокупность точек с высотными отметками, по которым проведена триангуляция с учетом линий разрыва непрерывности.

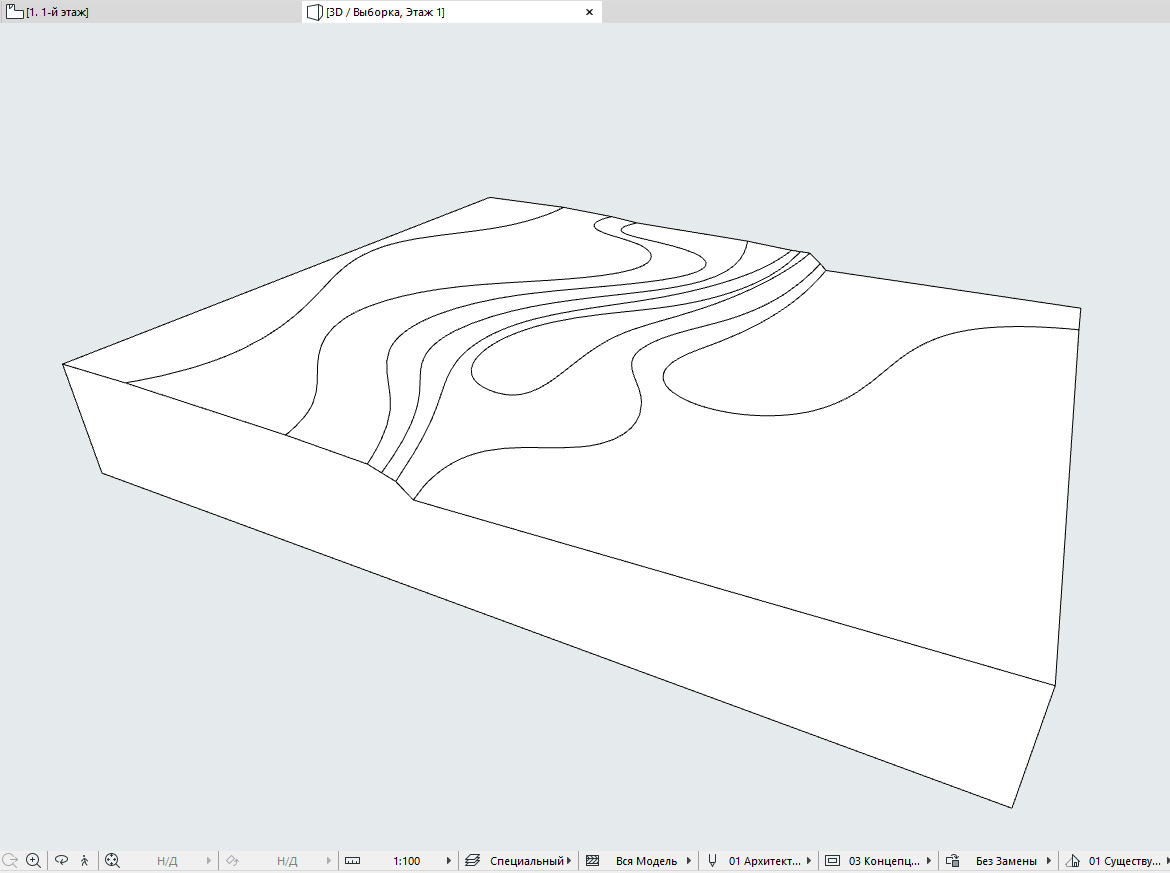

- векторных линий (горизонталей или иных изолиний с равным или неравным шагом); сети (матрица высот).
Совершенно не важно в каком виде представленая цифровая модель рельефа. Ее тип выбирается в зависимости от исходных данных, ПО в котором она будет строиться, от потребностей проекта и еще множества других факторов. Важно понимать, что каждая из этих моделей рельефа может нести в себе всю необходимою для проекта информацию. Да, она работат во взаимосвязи вместе с ЦМС в составе ИЦММ, но и сама по себе она является важным инструментом, с которым могут работать проектировщики.
Точно так же, как нет единого верного вида цифровой модели рельефа, нет и единого верного способа ее построения. Все приемы существующие на рынке имеют свои плюсы и минусы, и тут нужно иметь ввиду, что при разработке ЦМР нужно учитывать то, для чего она будет в дальнейшем использоваться.
