Доброго времени суток, дорогие читатели!

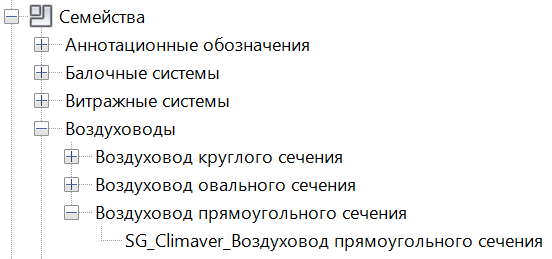

Расскажу вам про задачу, которая прилетела ко мне недавно, речь пойдёт о самонесущих воздуховодах Climaver. В Autodesk Revit при создании проекта предлагается выбрать шаблон, на основе которого будет создаваться проект. В шаблон уже подгружены необходимые системные семейства. В том числе, в нём есть и воздуховоды прямоугольного сечения. Передо мной встал вопрос, каким образом лучше замоделить воздуховодные плиты, чтобы сохранились те свойства, которые должны быть в Revit у воздуховодов.

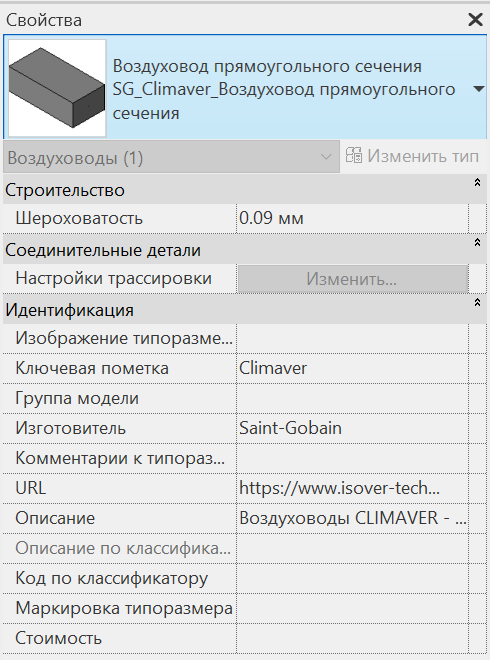

Можно было бы просто скопировать тип системного семейства воздуховодов прямоугольного сечения, а самим воздуховодам через параметры проекта назначить ряд параметров, которые определяют разные значения плит Climaver. Потом мы с руководителем подумали и решили сделать иначе. Climaver - это Isover, а Isover - это тепло-, -звуко- и шумоизоляция. Изоляция! Бинго!!! Надо замоделить в Revit все имеющиесь характеристики плит через изоляцию воздуховодов.

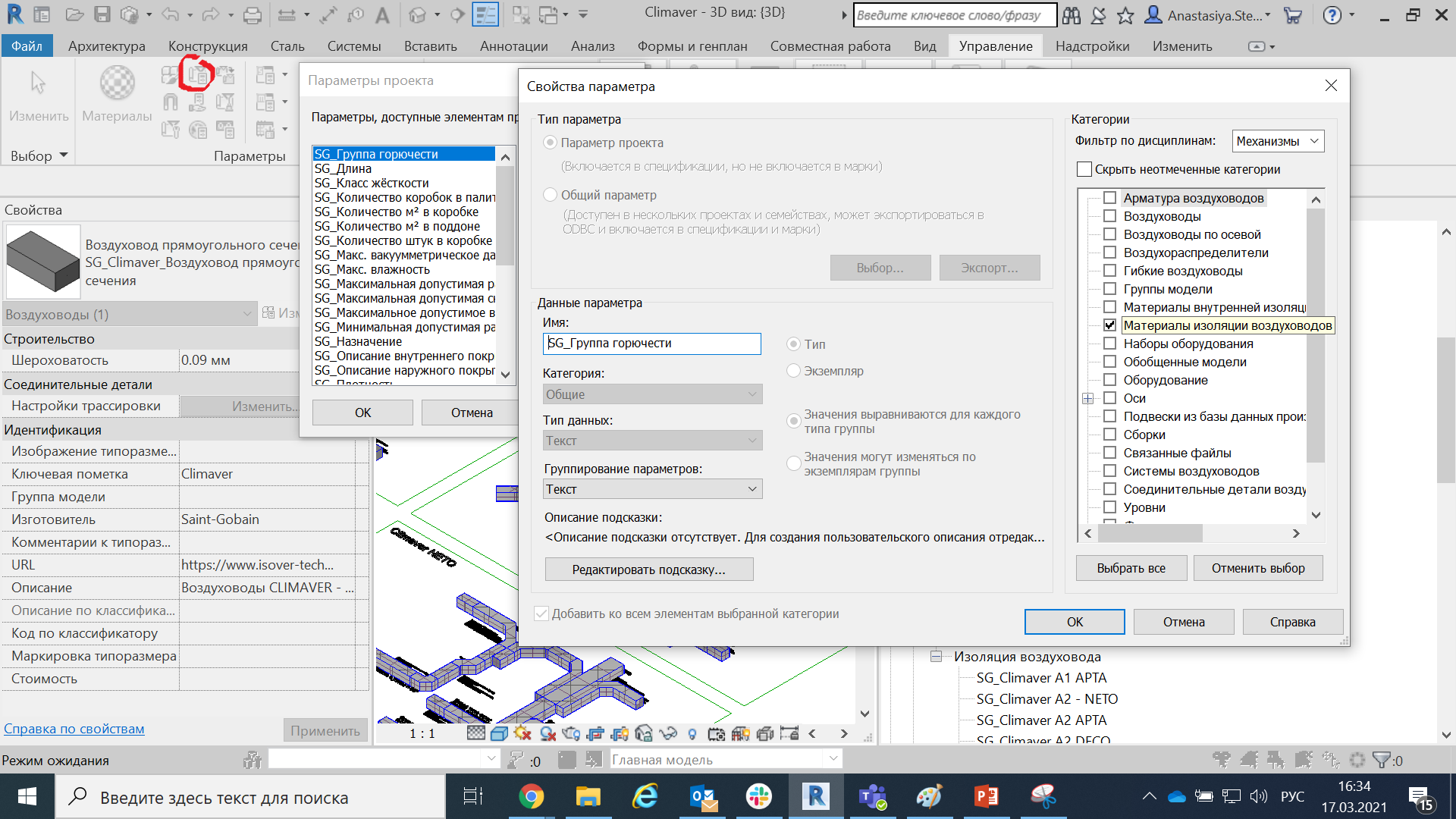

Также были добавлены параметры для материалов изоляции воздуховодов:

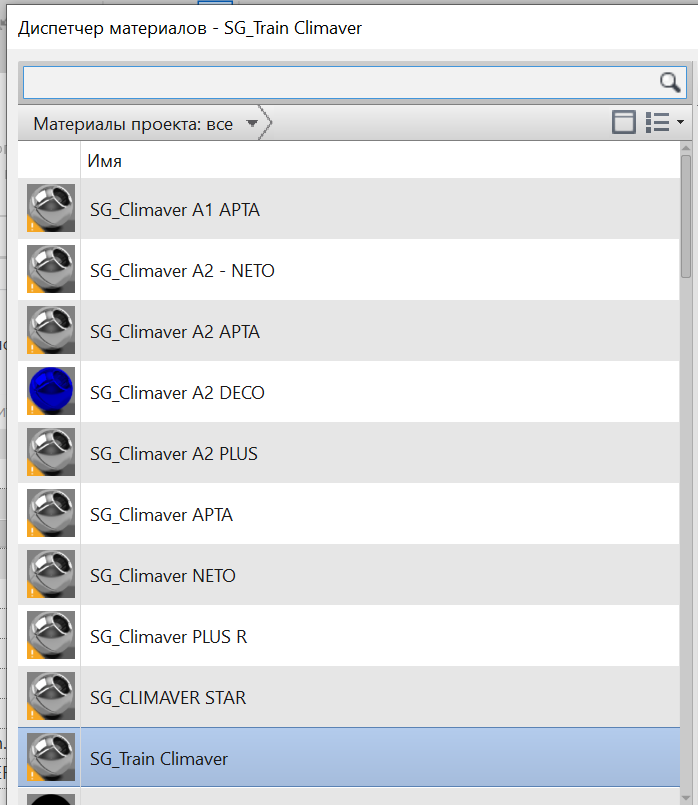

После этого создаём список материалов, соответсвующий названиям типов плит Climaver:
Полный список присланных на разработку плит Clmaver:
| Climaver PLUS R |
|---|
| Climaver NETO |
| Climaver A2 PLUS |
| Climaver A2 - NETO |
| Climaver APTA |
| Climaver A1 APTA |
| Climaver A2 APTA |
| Climaver A2 DECO |
| CLIMAVER STAR |
| Train Climaver |

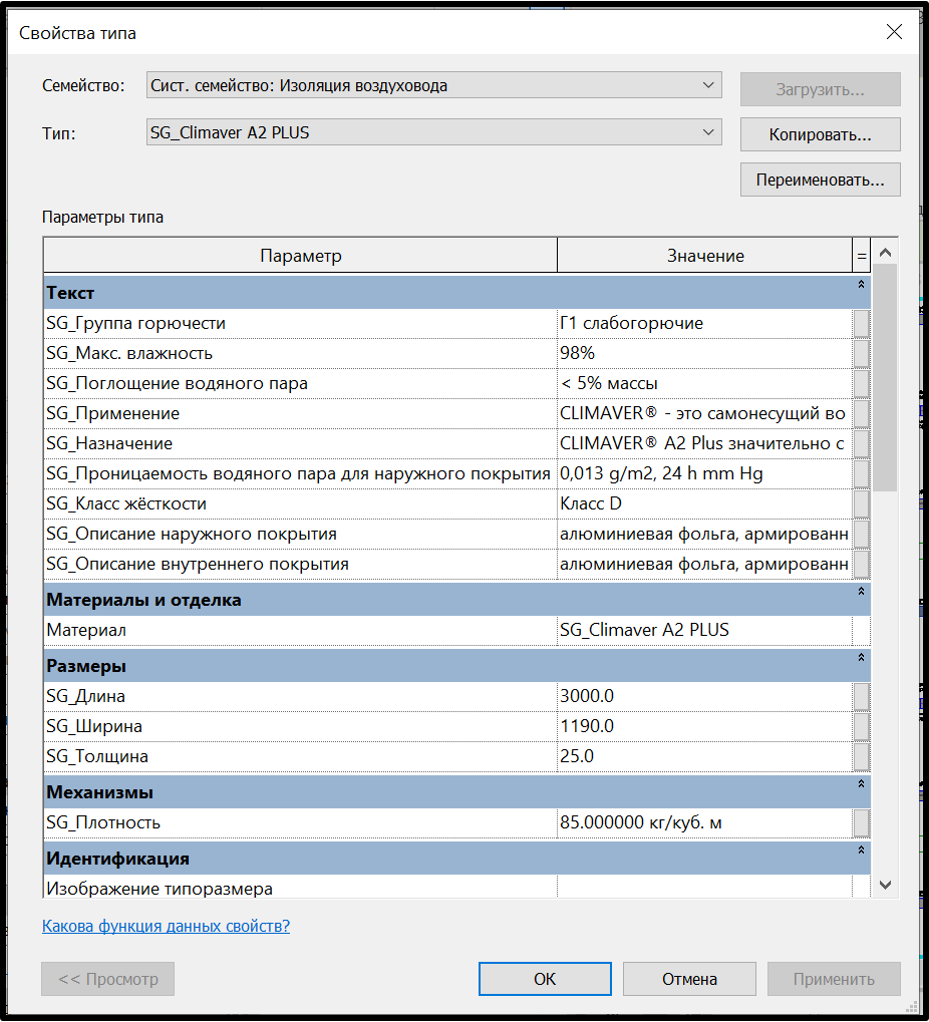

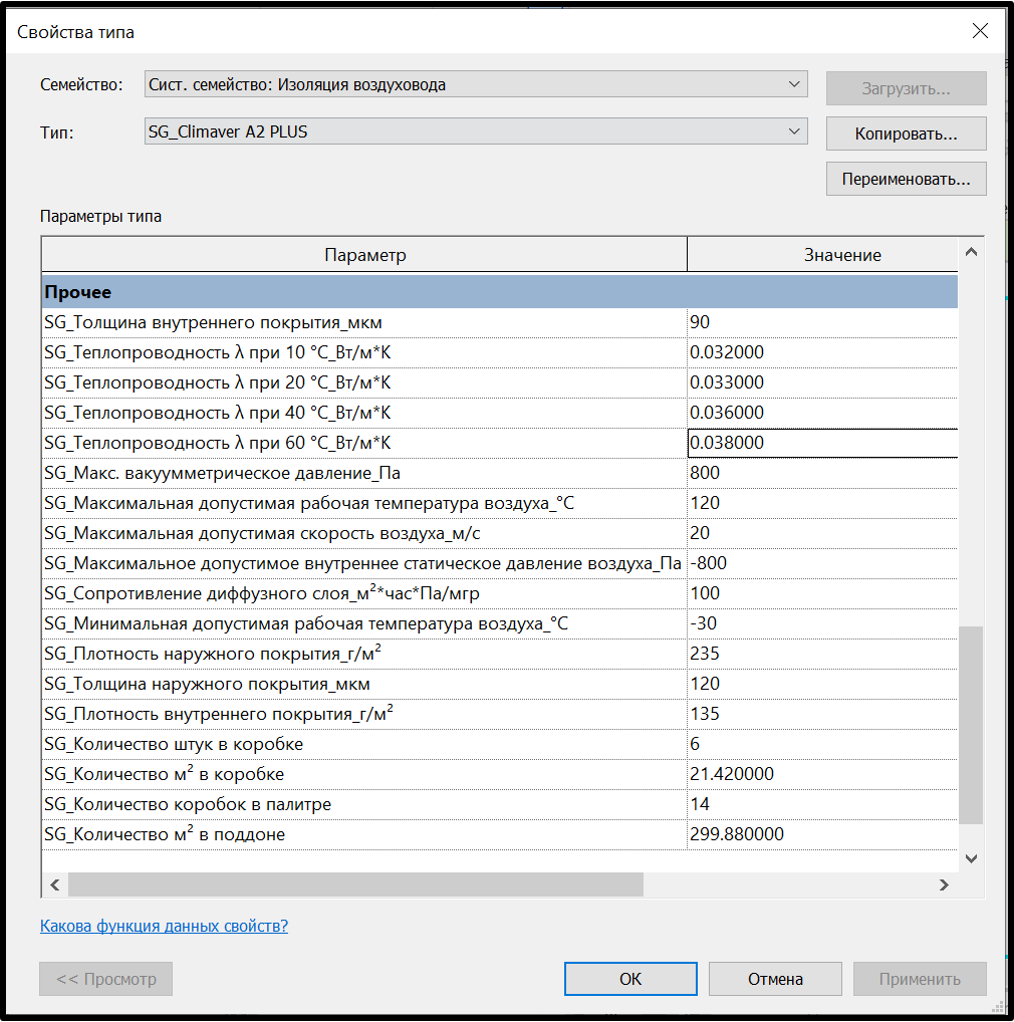

Конечно, на этом наша задача не заканчивается, дальше необходимо прописать значения параметров разных типов плит в составе изоляции воздуховодов.

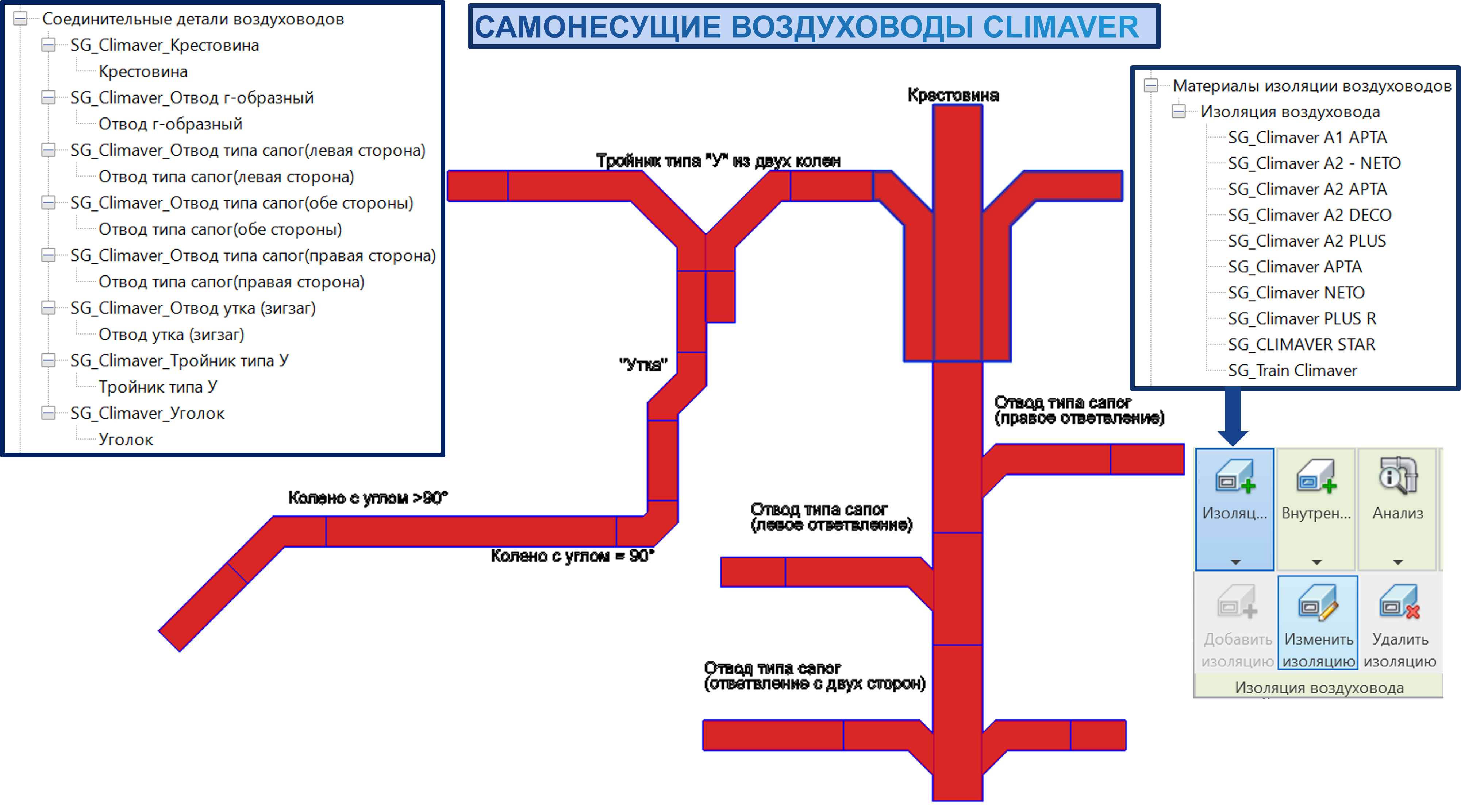

Также необходимо создать соединительные элементы воздуховодов: тройники, крестовины, колени, утки.
Сложность состояла лишь в том, чтобы на геометрию соединительных элементов изоляция воздуховода накладывалась так же корректно, как и на все стандартные прямоугольные блоки воздуховода.

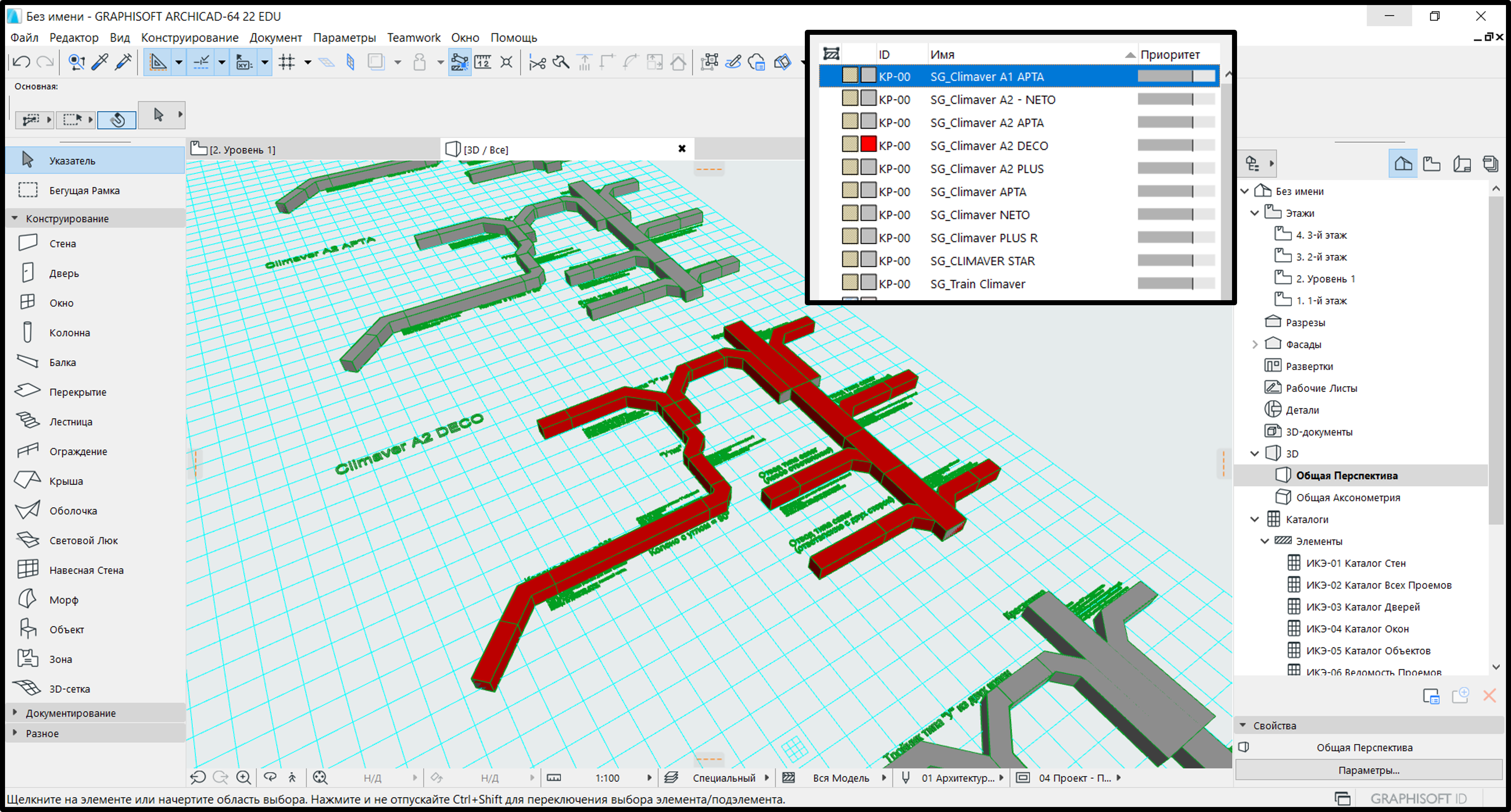

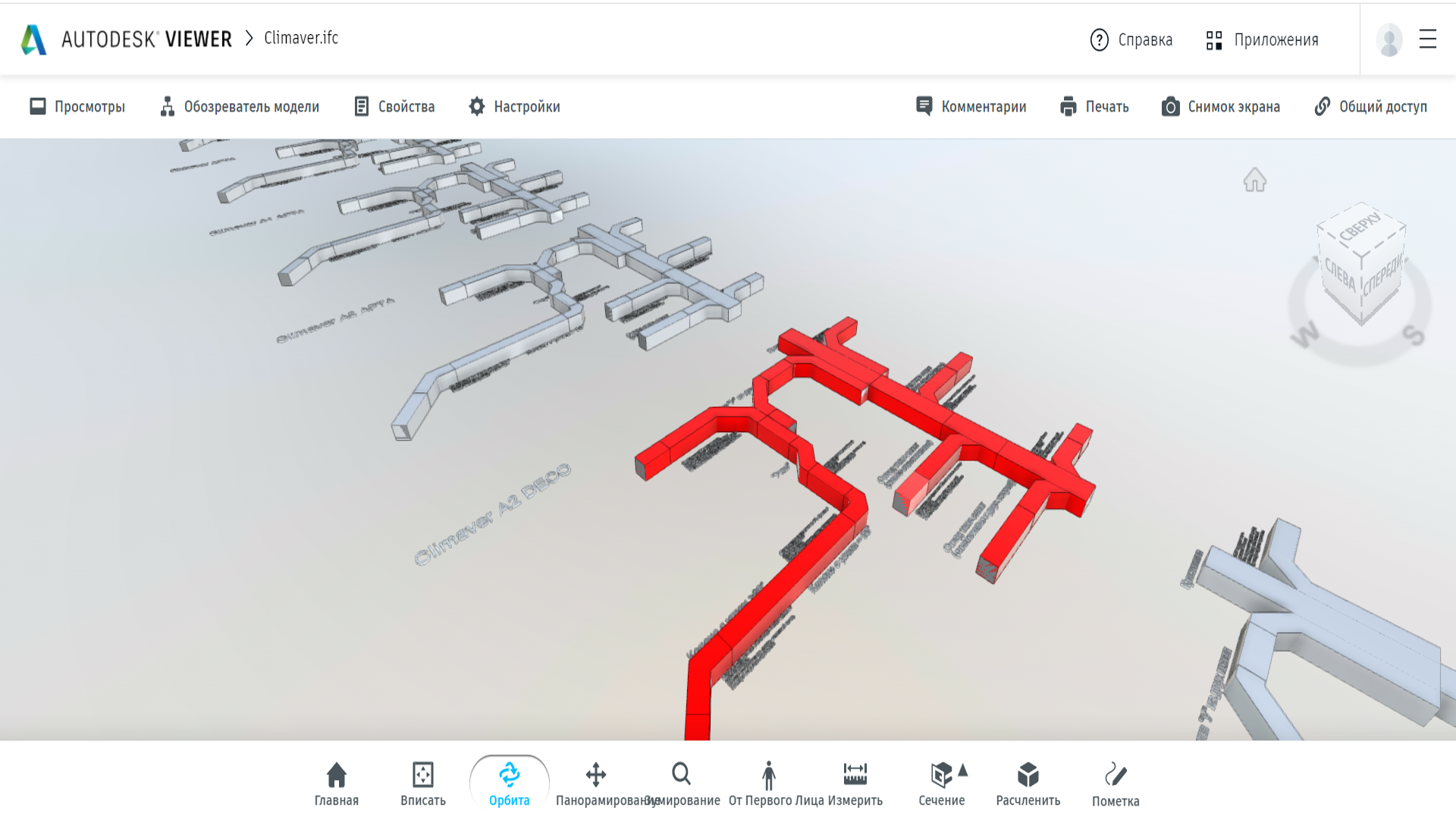

Проверялась корректность наложения изоляции путём выгрузки проекта в .ifcформат, посредством дальнейшего открытия в Autodesk Viewer и в Archicad
Пояснительное видео с объяснением содержимого файла:
https://bimlib.pro/model/climaver/31078/ - ссылка для скачивания моделей воздуховодов Climaver.
Благодарю за прочтение!
