С развитием BIM во всем мире, появилась целая восходящая лестница из разных "D", символизирующая уровень развития технологии информационного моделирования.
¶ 2D

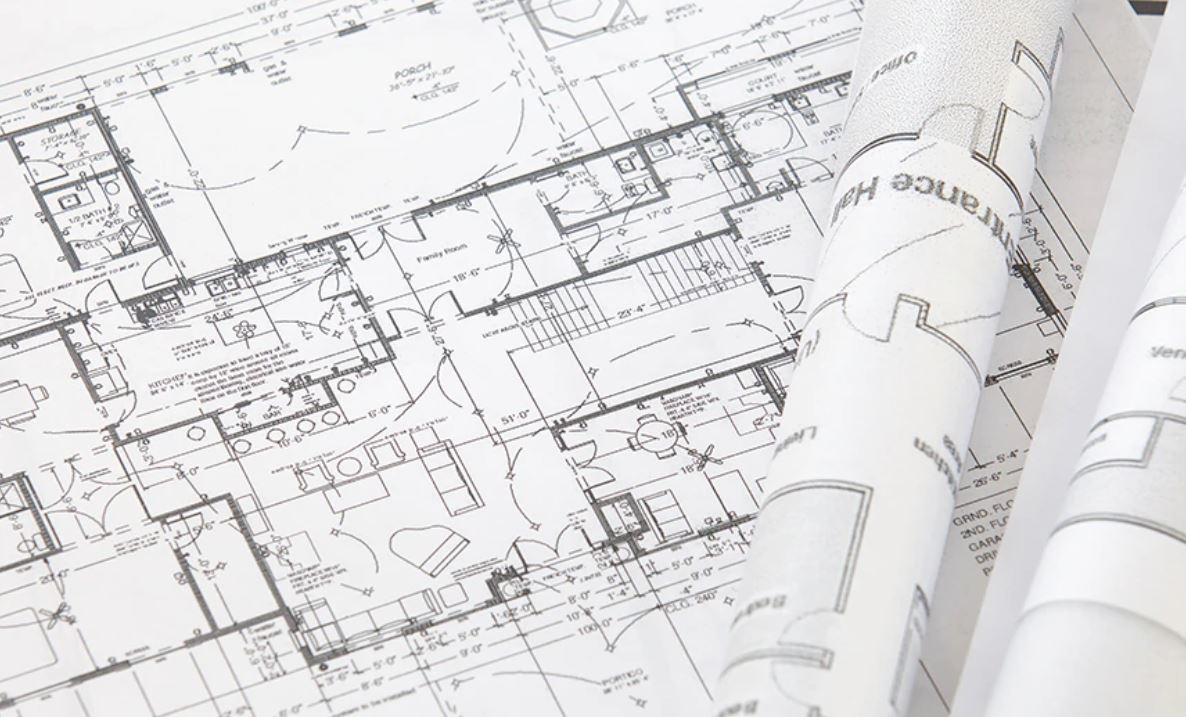

Начнем со стандартного 2D, это стандартный CAD, плоские чертежи из линий, которые мы привыкли видить на чертежах. AutoCAD стандартное ПО, которое чаще всего используют для 2D чертежей. Есть переходный момент между 2D и 2,5D, которые различаются только тем, что у 2,5D есть привязка к картам (по сути 2,5D - это не кад, а GIS).
¶ 3D
Далее идет 3D, 3D модели используются повсеместно. Множество ПО позволяют разрабатывать 3D модели, и они востребованы во множестве сфер. Конечно же это касается и сферы BIM. Именно 3D представление объекта заложило основу BIM, внутрь 3D закладывается информация и создается информационная модель объекта.
Рассматривать дальнейшие "D" корректнее от связки 3D и какого-либо фактора, который учитывают при разработке модели.
¶ 4D
4D - это взаимосвязь 3D модели и времени, в течении которого это объект рассматривается. Для него характерны:
- календарные графики;
- сетевые графики;
- управление логистикой;
- визуализация строительства.
¶ 5D
5D - можно представить, как 4D плюс стоимость, которая закладывается в проект или в элементе объекта. С помощью данной модели возможно:
- прогнозирование финансовых потоков;
- выгрузка объёмов материалов/работ/оборудования для моделирования расходов;
- контроль стоимости проекта.
¶ 6D
6D - соответственно, 5D плюс энергоэффективность. Существует множество расчетов и способов отслеживать энергоэффективность сооружения, да и сейчас новым объектам как правило назначают классы энергоэффективности. Это то, что входит в концепцию зеленого строительства и считается очень важным в наши дни.
¶ 7D
7D - это как и ранее, сумма 6D и информации, связанной с эксплуатацией и мониторингом за объектом. 7D исспользуется для:
- мониторинг состояния;
- электронный паспорт;
- ремонт и обслуживание;
- реконструкция.
¶ 8D
Ну и совсем продвинутая модель, это 8D. Здесь к 7D модели добавляется еще и безопасность. Это и мониторинг безопасности, и прогноз того, как будет вести себя сооружение. Эта модель наиболее близко к цифровому двойнику, который несет в себе информацию обо всем окружении.
Конечно же, по мере развития BIM этапы “D” могут развиваться и прибавляться. Уже сейчас некоторые источники говорят и о 9D, 10D. Но на данный момент это еще не введенего в стандартный BIM.
