Для того, чтобы говорить о BIM, надо это понятие осознавать. Люди несведущие полагают, что BIM - это такие крутые 3D-модельки. Они почти правы, за уточнением пойдём в СП 333. (СП 333.1325800.2017 Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла).
Согласно данному документу:
Информационная модель (ИМ) - это совокупность представленных в электронном виде документов, графических и текстовых данных по объекту строительства, размещаемая в среде общих данных и представляющая собой единый достоверный источник информации по объекту на всех или отдельных стадиях его жизненного цикла.
Имеется небольшое примечание:
В состав ИМ входят в том числе цифровая(ые) информационная(ые) модель(и) объекта строительства (ЦИМ) и инженерная(ые) цифровая(ые) модель(и) местности (ИЦММ).
Вот цифровая модель и есть то самое крутое 3D, о котором все думают, а сам BIM намного шире.
Рассмотрим на примере библиотеки материалов теплоизоляции ISOVER, которую я так старательно делала недавно для компании Donstroy.

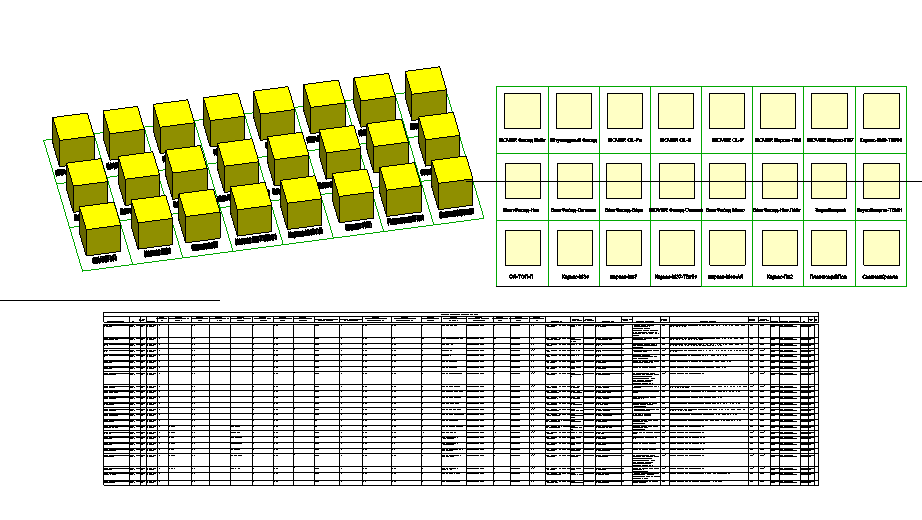

На первый взгляд все кубики одинаковые, но это не просто кубики, каждому из них назначен свой материал, а материалы у ISOVER по характеристикам все отличаются.
Какие же характеристики лежат внутри?

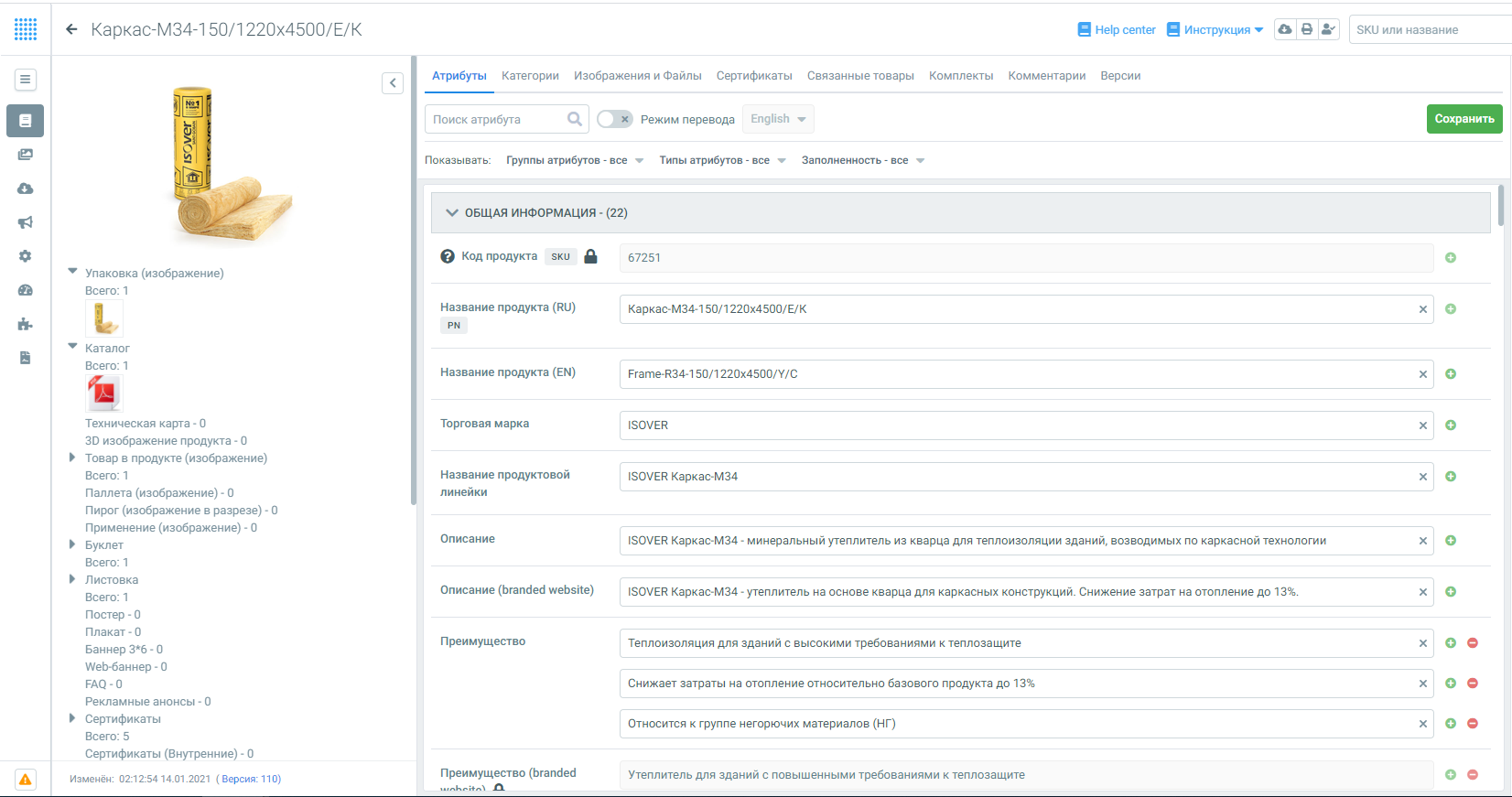

Заказчик при проверке работы будет ориентироваться на регламент, где чётко прописано, что если речь идёт о теплоизоляции, значит, необходимо в обязательном порядке добавить и заполнить значения соответствующих этой категории материалов параметров. В процессе заполнения, для полноты картинки, обращаемся к PIM (Project Information Modeling). В идеале PIM - это максимально полная база данных, где содержится вся имеющаяся о проекте, а в нашем случае о материале, информация.

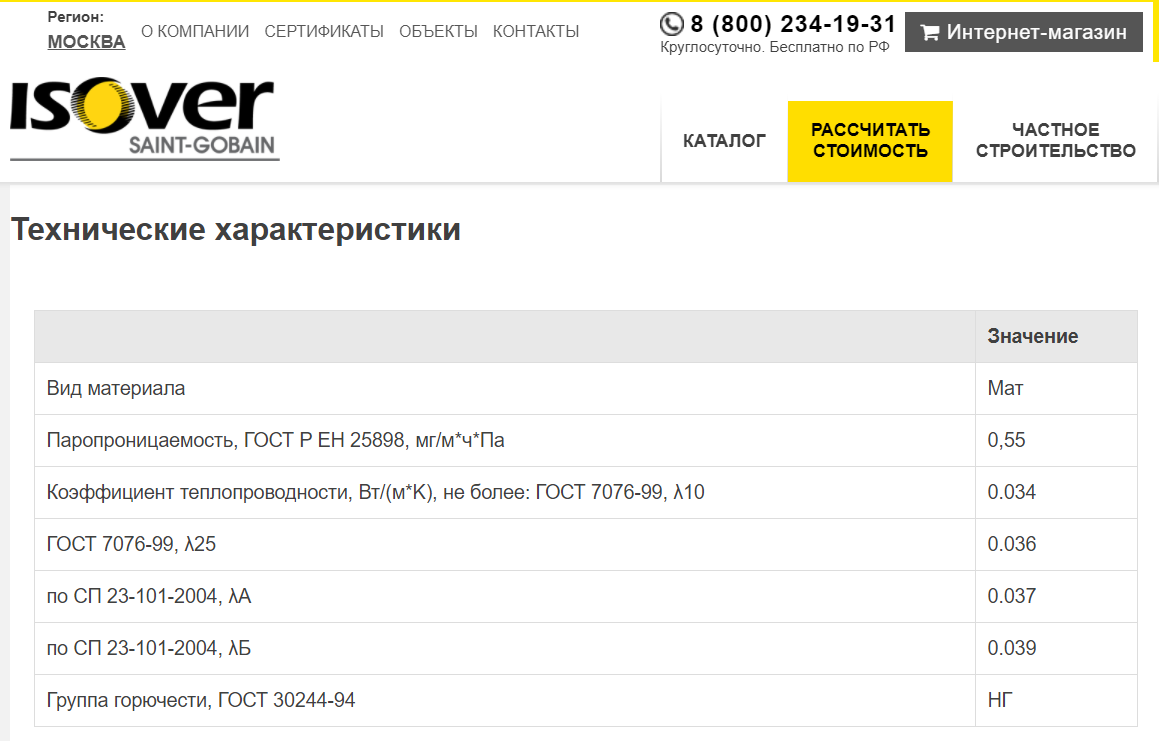

Некоторых характеристик, к сожалению, в PIM не оказалось, в таком случае на помощь приходят технические карты, АТР и другая техническая документация продуктов, которую можно найти на сайте производителя.
Часто информация о специфических параметрах скрыта, тогда следует напрямую обращаться к представителям бренда, чтобы не оставлять в создаваемой библиотеке материалов пустых полей, ведь заказчик потом обязательно спросит о них.

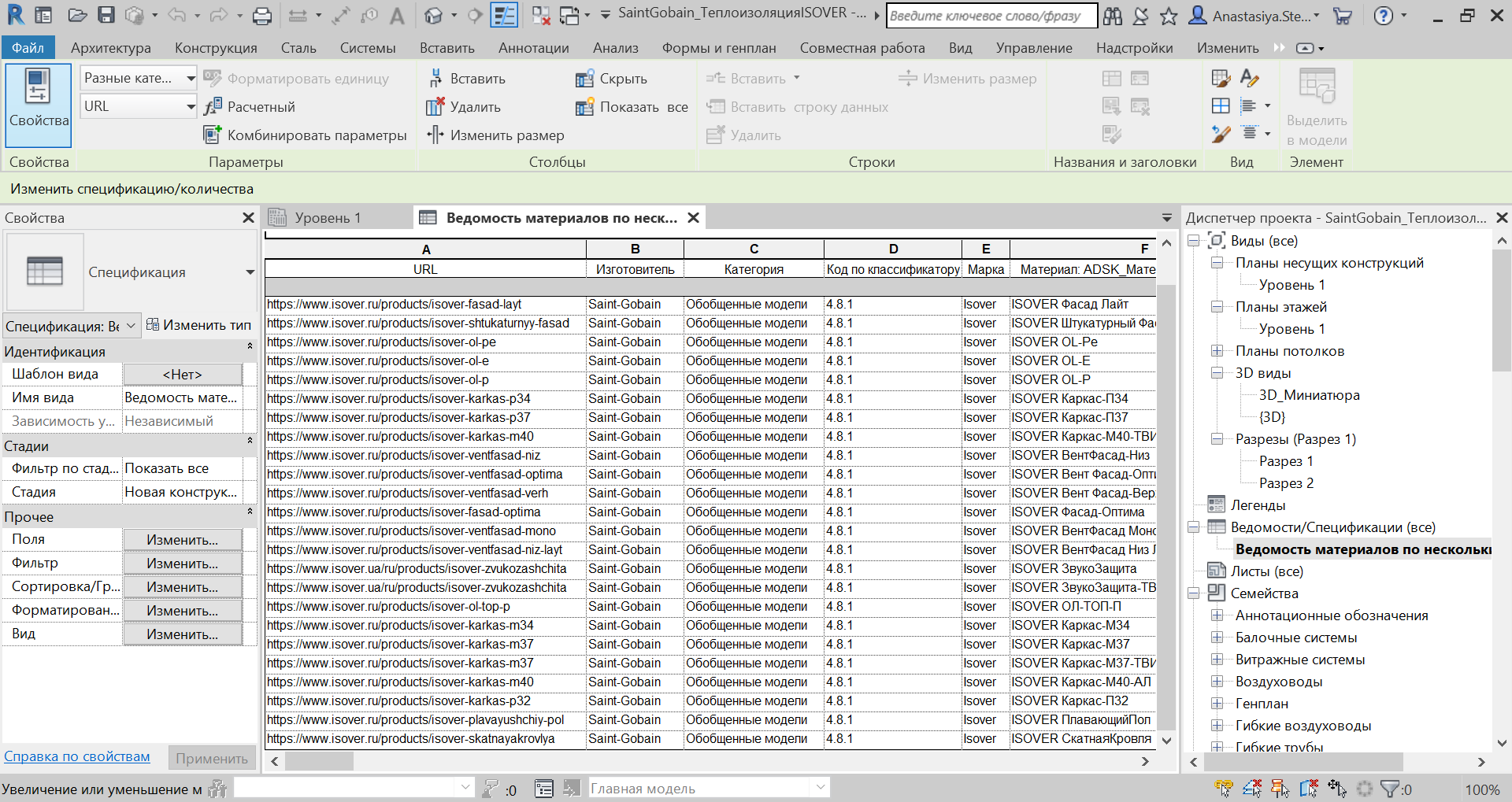

На выходе получается библиотека материалов, где каждый созданный материал имеет ряд обязательных параметров. Каждый материал назначен кубику, созданному через “модель в контексте”. Отображение и информацию о всех материалах сразу можно посмотреть в спецификации материалов проекта.

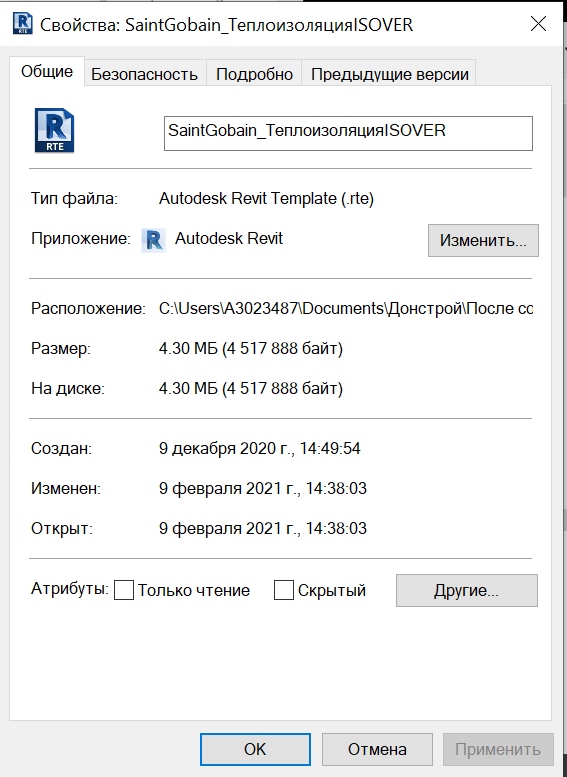

Проект с библиотекой материалов сохраняется, как шалон - .rte-файл.
Далее шаблон, техническая документация, файлы текстур и прочие поясняющие документы отправляются заказчику.

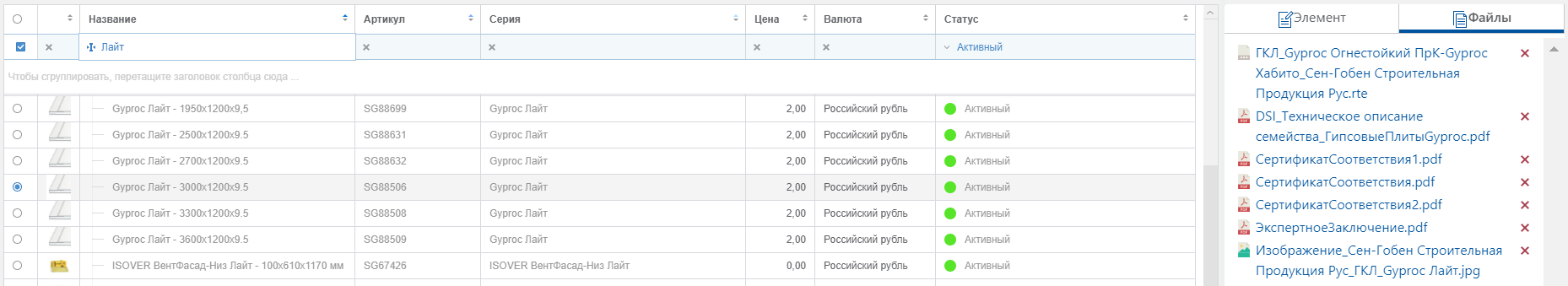

В случае с Donstroy все имеющиеся данные в файле шаблона должны строго соответствовать требованиям регламента, а по завершению моделирования всё подгружается на специально созданную платформу.
Все файлы Revit должны быть сделаны в версии ПО 2019 года. Также заказчик предоставил ФОП (файл общих параметров), откуда мы и брали необходимые параметры.
Готовая библиотека служит инструментом для проектировщиков, архитекторов, BIM-моделлеров и вообще всех, кто работает в Donstroy и намерен использовать теплоизоляцию ISOVER в своих проектах.

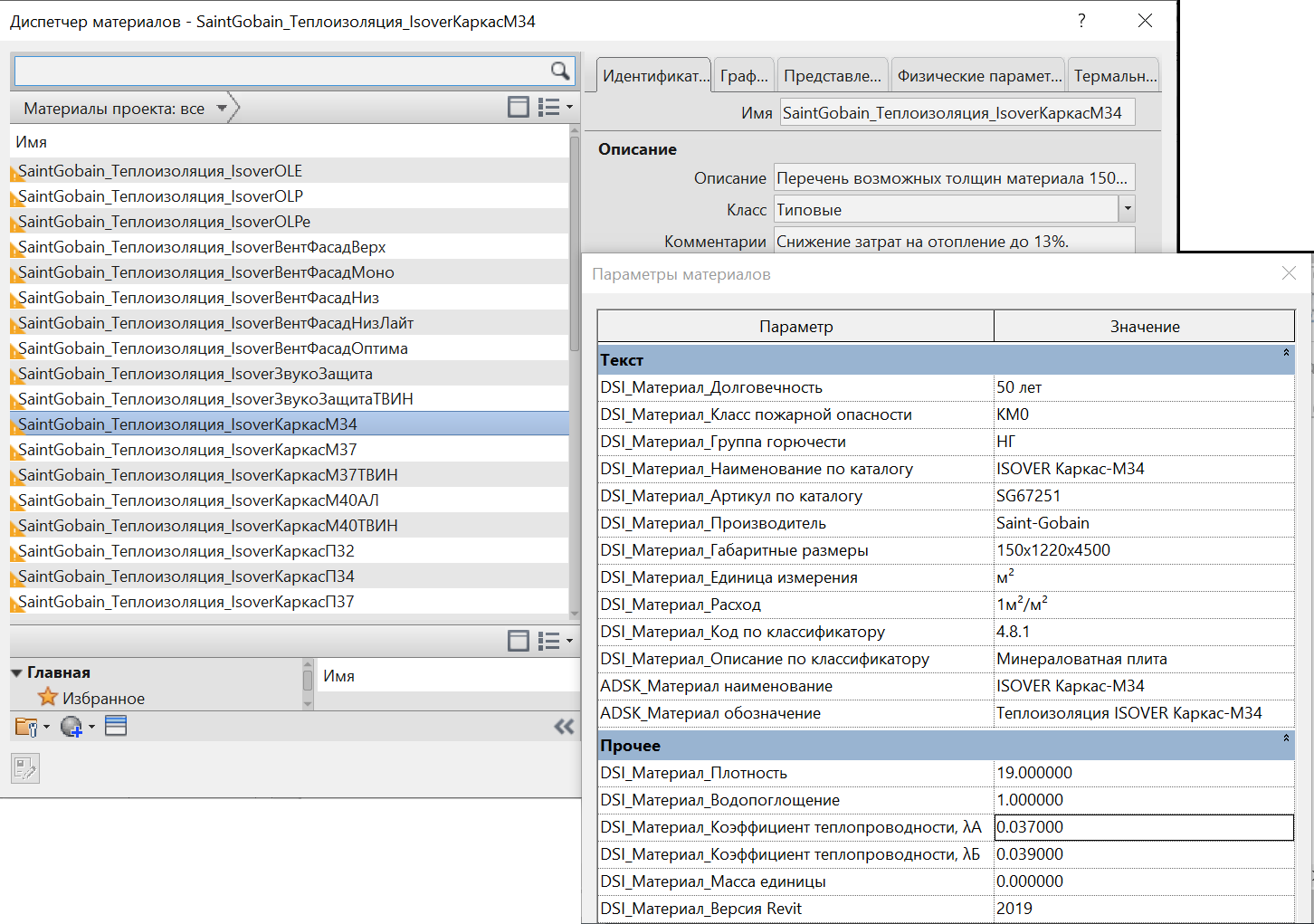

На данном примере важно понимать, что кубики были созданы только для отображения и наглядного представления, основная суть находится в “диспетчере материалов”, где содержится полная информация о характеристиках продуктов, содержащихся в библиотеке. Иными словами, 3D может не быть вовсе, а BIM тем не менее будет.
Благодарю за прочтение и в скором времени напишу о создании продуктов Gyproc в Revit посредством системных семейств.
